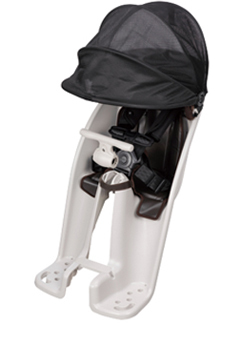

■クルームフロントシート


　レインカバー装着前の準備　


1. ヘッドレストにベルト部品を巻付ける

チャイルドシートのヘッドレスト等に「アジャスター付きベルトG」2本を巻付けます。

次に、巻付けた2本の「アジャスター付きベルトG」のアジャスター部品に「ボタン付きベルトH」を巻付けて固定して下さい。


ベルトの巻き付け装着には多少面倒な部分もありますが、初回のみですので頑張って確実に取り付けましょう。

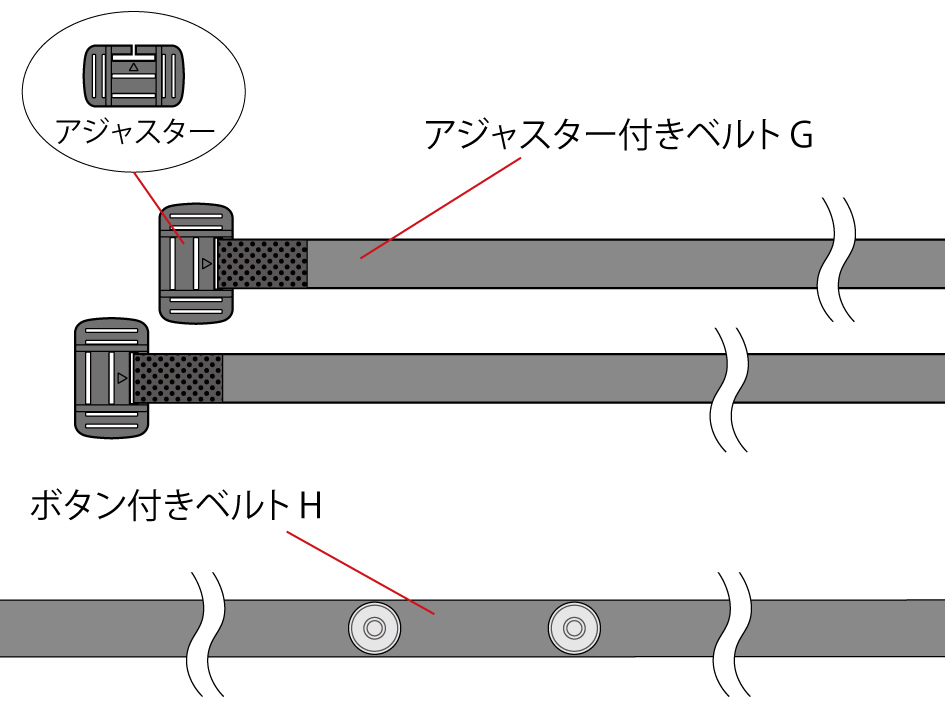

1-1 準備するベルト部品

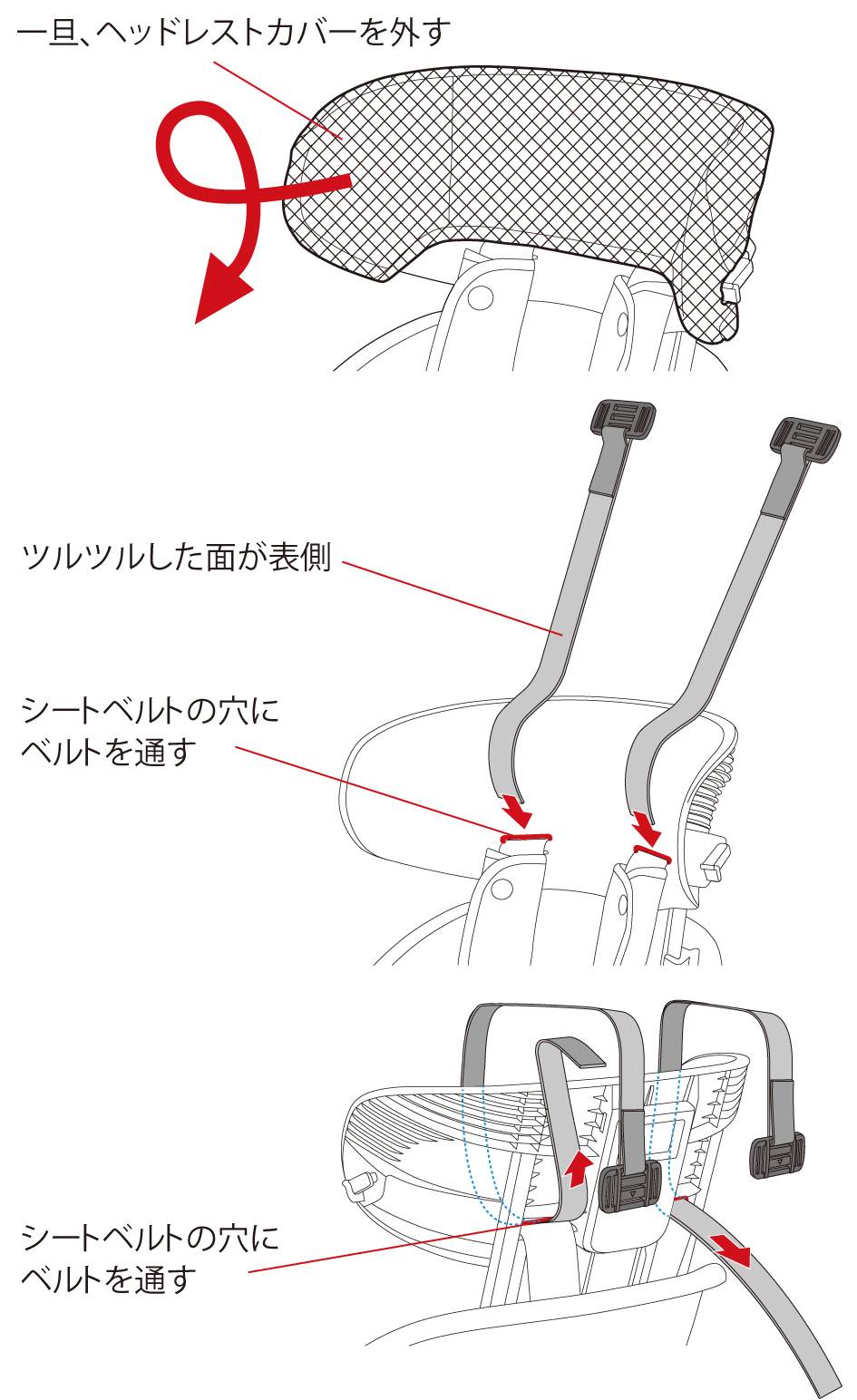

1-2「アジャスター付きベルトG」の巻付け位置

ヘッドレストのクッションを、一旦取り外します。
ギュット純正サンシェードを取り付けている場合は取り外して下さい。

ヘッドレストの高さを一番上まで上げ、チャイルドシートのベルト穴（赤丸部）ベルトGを通し巻付けます。
（巻き付け方法の詳細は下記動画及びイラスト参照）

※ベルトのツルツルした面が表側になるように巻き付けて下さい。

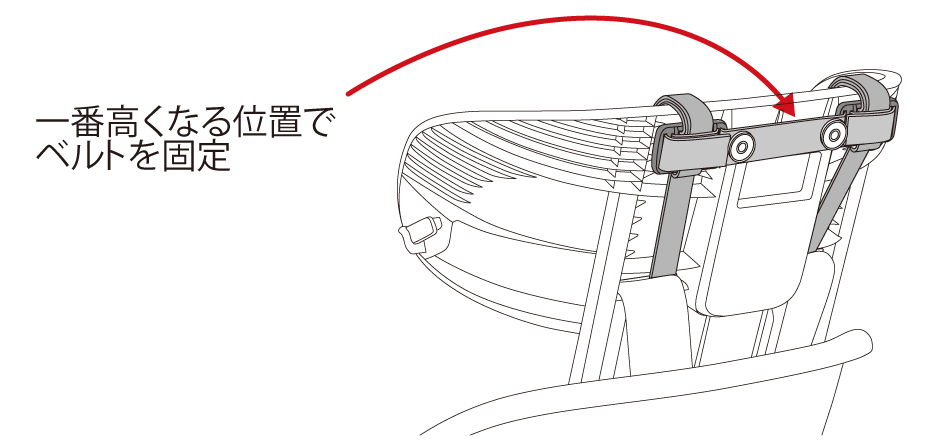

1-3「アジャスター」の固定位置

ヘッドレストの一番上にアジャスターが来るように巻付け固定します。
（巻き付け方法の詳細は下記動画及びイラスト参照）

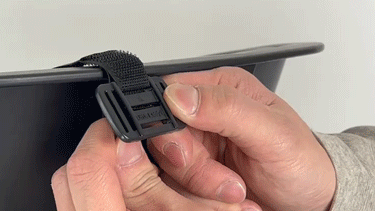

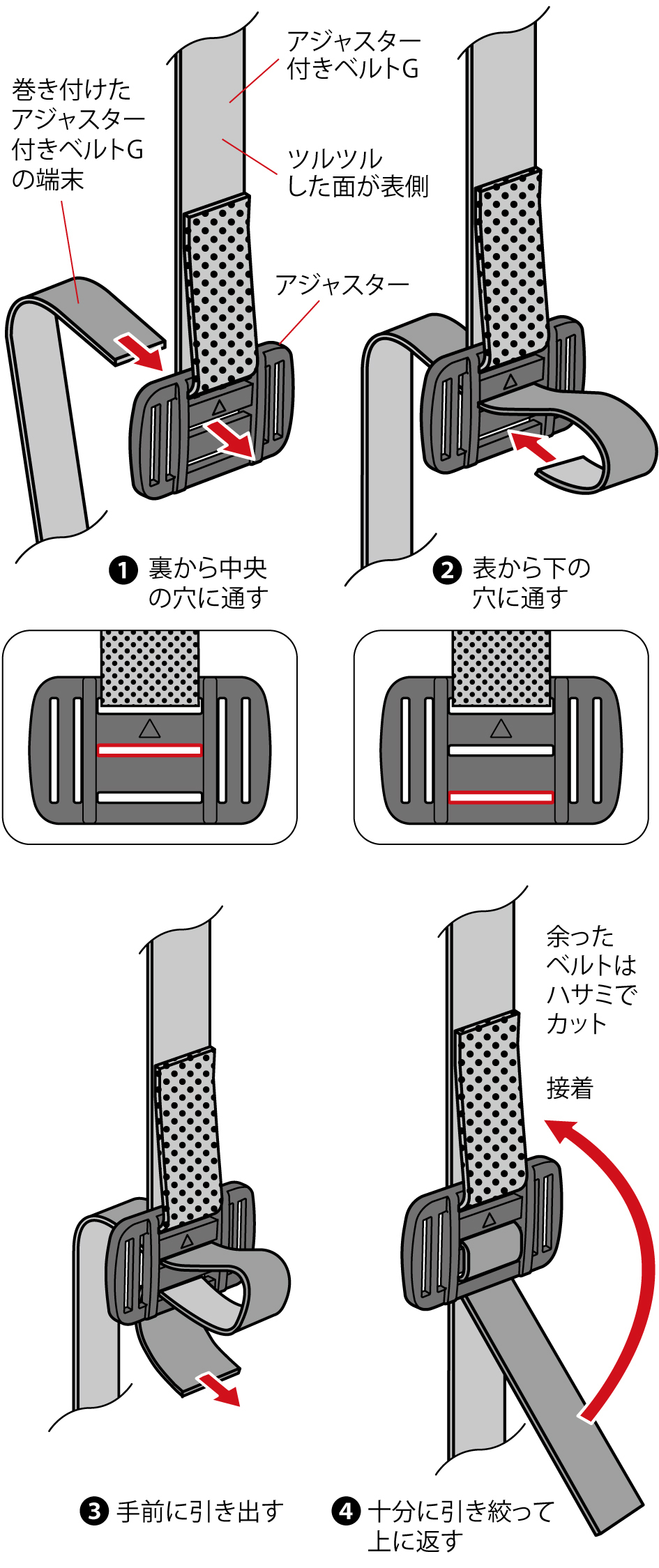

1-4「アジャスター付きベルトG」の巻付け方法詳細

「アジャスター付きベルトG」２本を、シートベルトの穴に通しながらヘッドレストに巻付け、 アジャスターに通して引き絞るように固定して下さい。

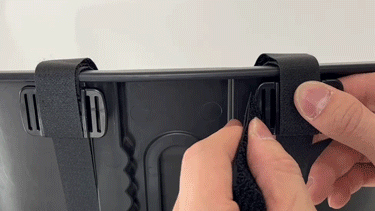

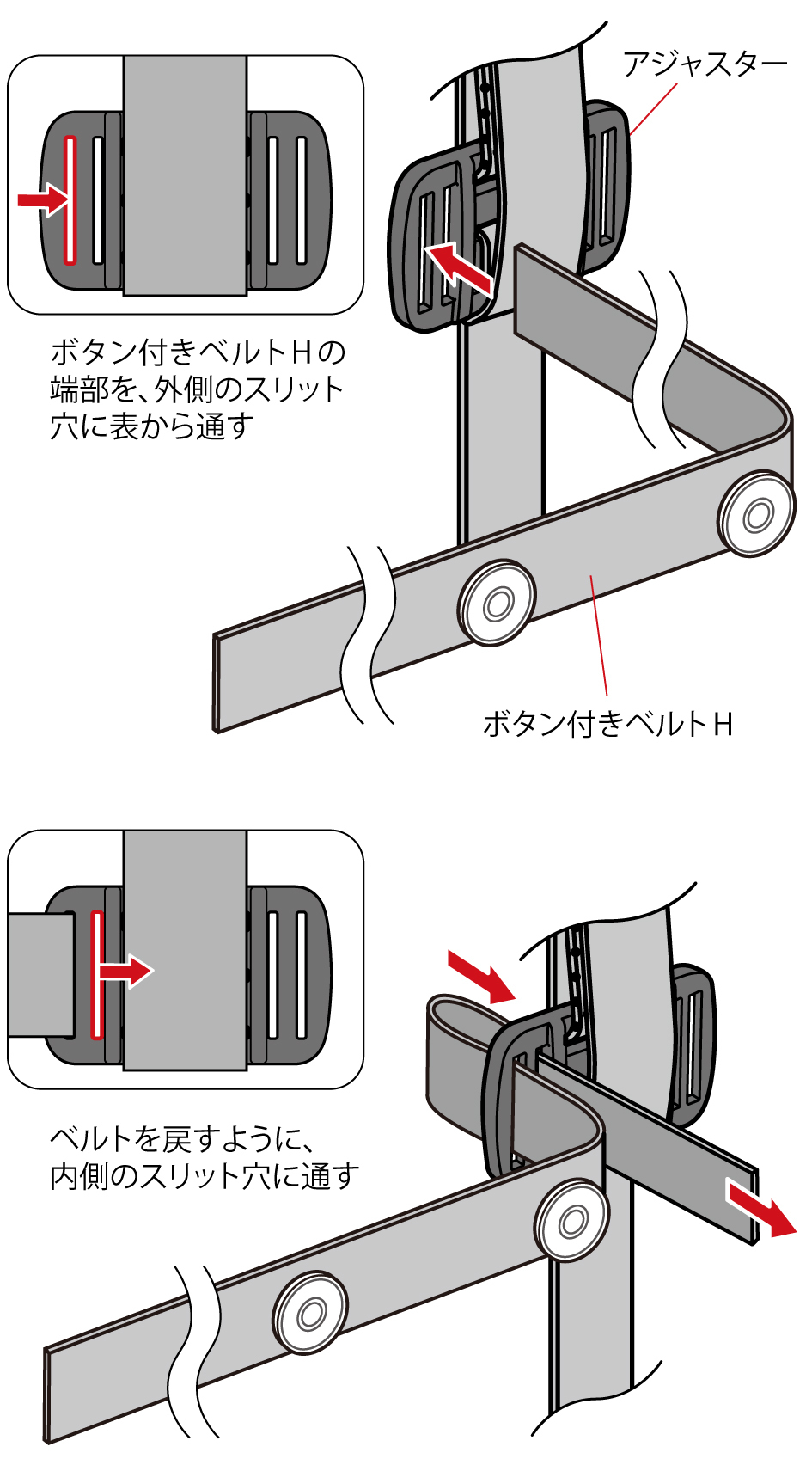

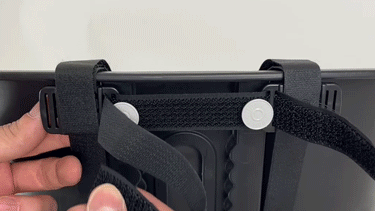

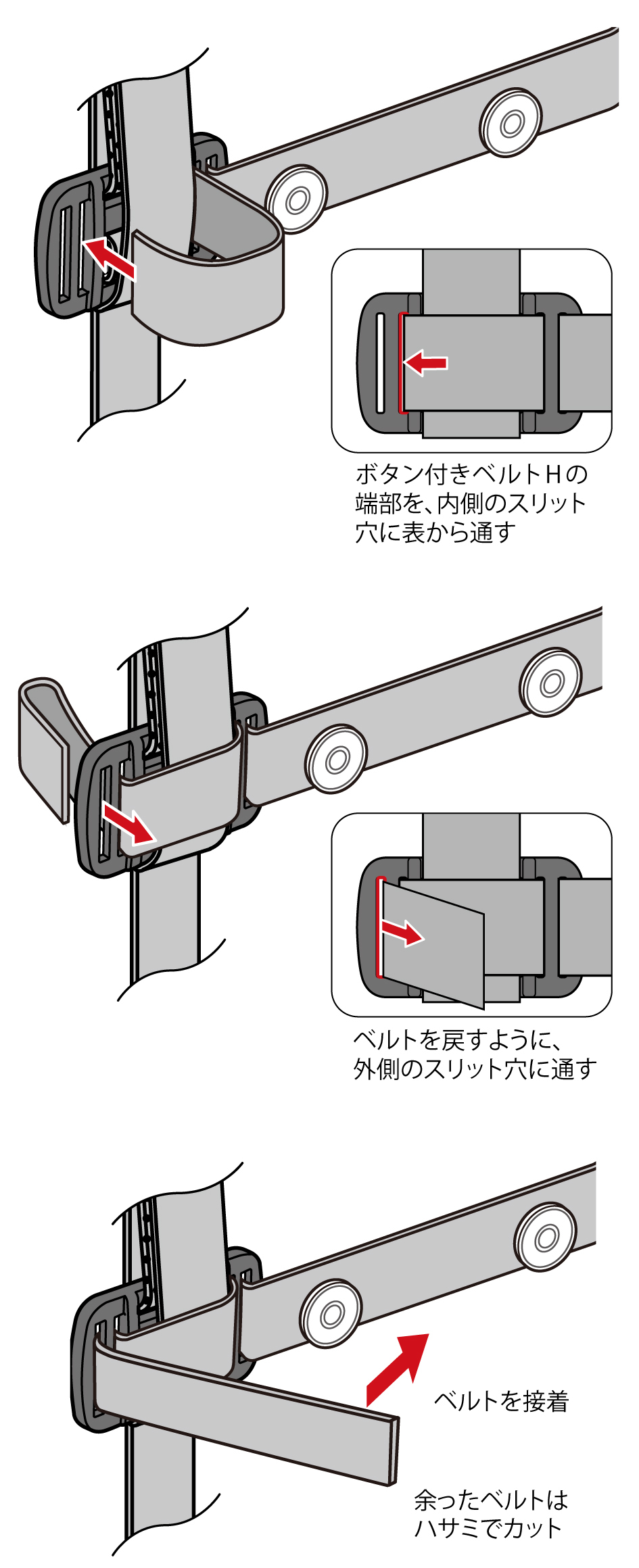

1-5「ボタン付きベルトH」の巻付け

ボタン付きベルトHをアジャスターに通して取付けます。

まず初めに、アジャスターの内側のスリットにベルトを通して下さい。





内側のスリットに通し終えたタイミングで、左右のアジャスターを内側に引き寄せるようにベルトを外側に引き出し、装着を安定させます。

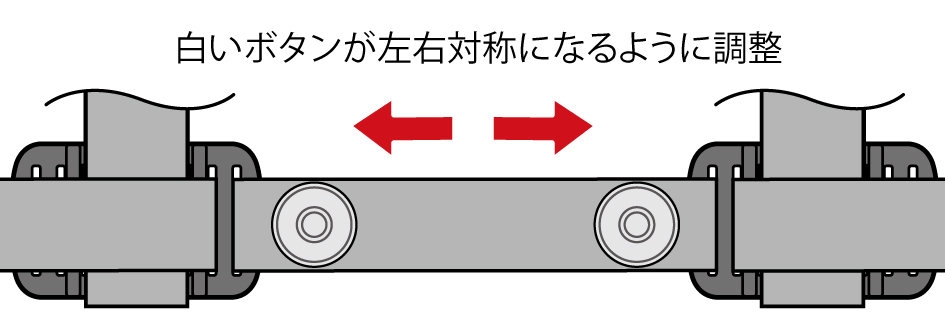

その際、白いボタンの位置が左右対称（チャイルドシートの中心位置）になるように、必ず調整を行って下さい。



※図や動画は共通説明の取り付けイメージです。
アジャスターと白ボタンの位置関係は、下記の装着完成写真をご参照下さい。


次に、アジャスターの外側のスリットにベルトを通し、折り返して固定します。





余ったベルトは、必要に応じてハサミでカットして下さい。

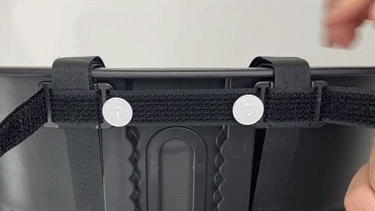

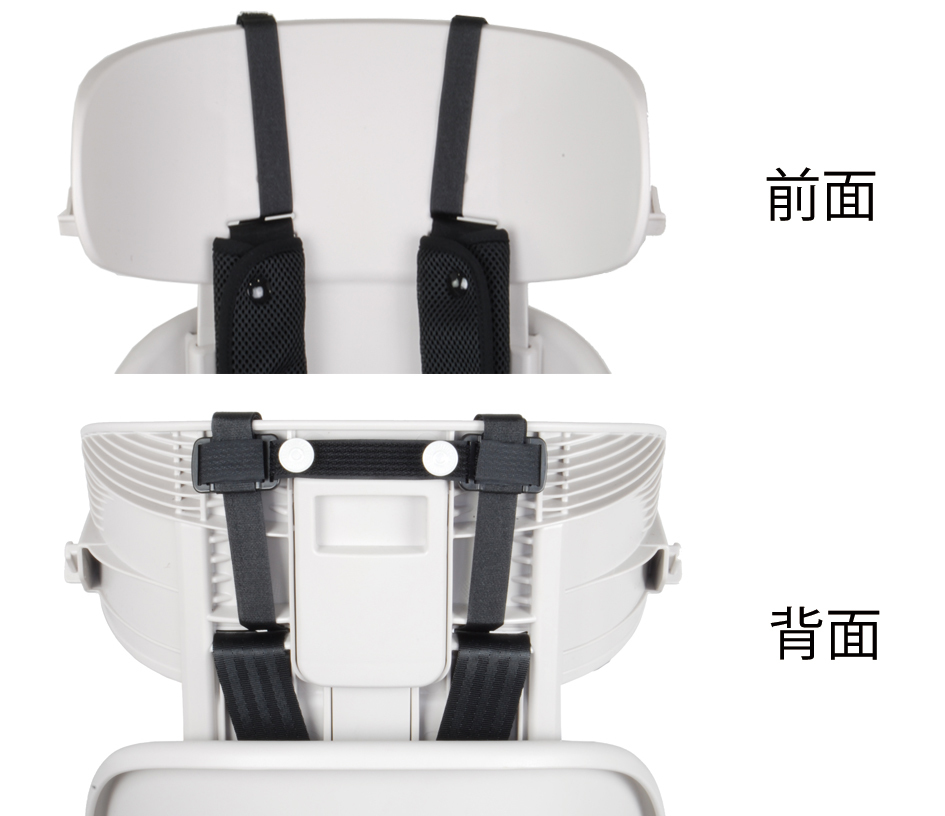

装着完成写真



ベルト装着後は、取り外したヘッドレストのクッションを元に戻します。
ギュット純正サンシェードを使用する場合は取り付けて下さい。



　レインカバーの組立て　


2. 両側オープンファスナーの使用方法
3. サイドパネルとセンタールーフの結合
4. 足元カバーとサイドパネルの結合

各パーツ（センタールーフ・サイドパネル・足元カバー等）を結合し、レインカバー本体を組立てます。

組立て方法は、下のボタンからご確認下さい。
（別ウィンドウでページが開きます）





【重要】 レインカバーの組立てを行ってから、次の「レインカバーの装着」に進んで下さい。




　レインカバーの装着　


5. チャイルドシートへの装着

組立済みのレインカバーを、チャイルドシートへ装着します。


レインカバーの装着前に、チャイルドシートのヘッドレストの高さを、お子様の身長に合わせて調整して下さい。

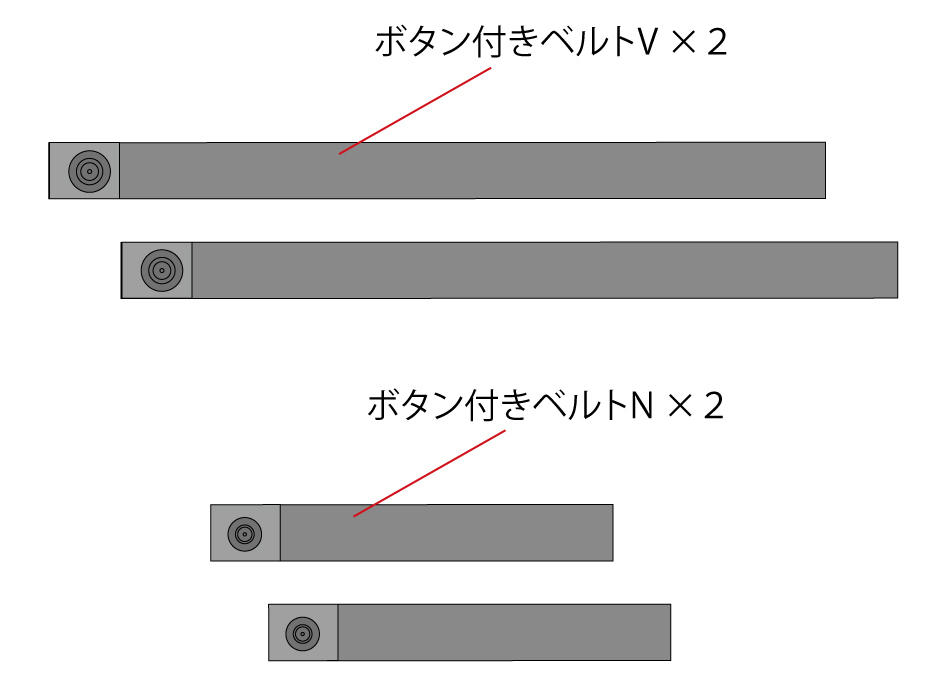

5-1 準備するベルト部品



5-2 レインカバー本体の装着

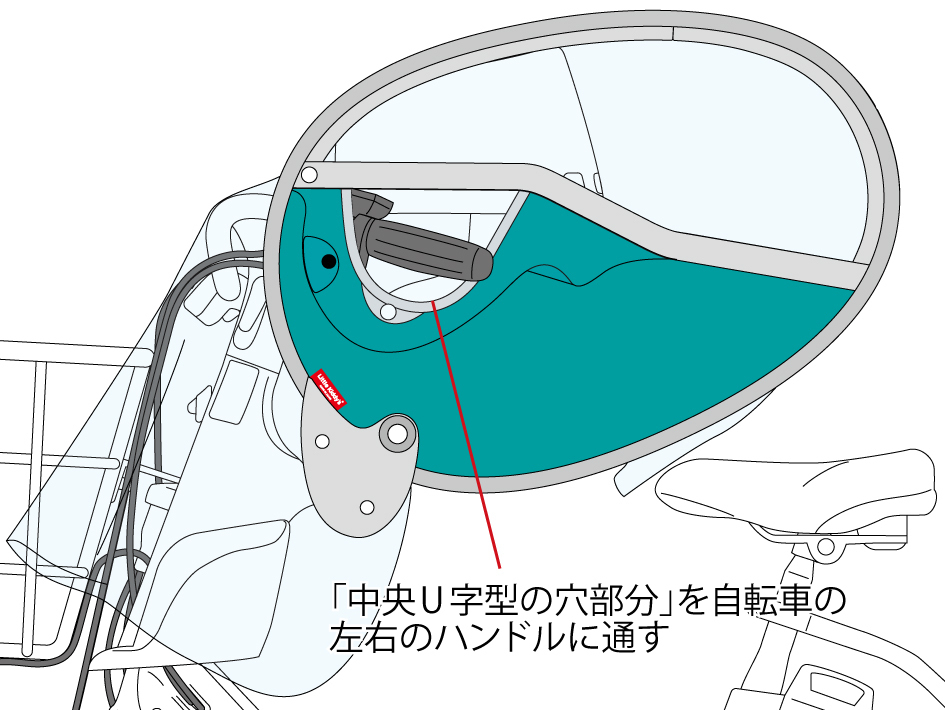

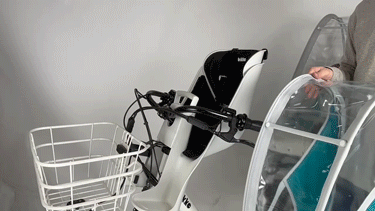

最初に、レインカバー「中央U字型の穴部分」を自転車の左右ハンドルに通します。
シートの後方から、レインカバーの向きを変えて自転車のハンドルに差込みます。

※イラスト・動画では他の機種へ取付けていますが、方法は同じです。

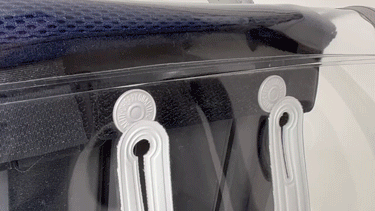

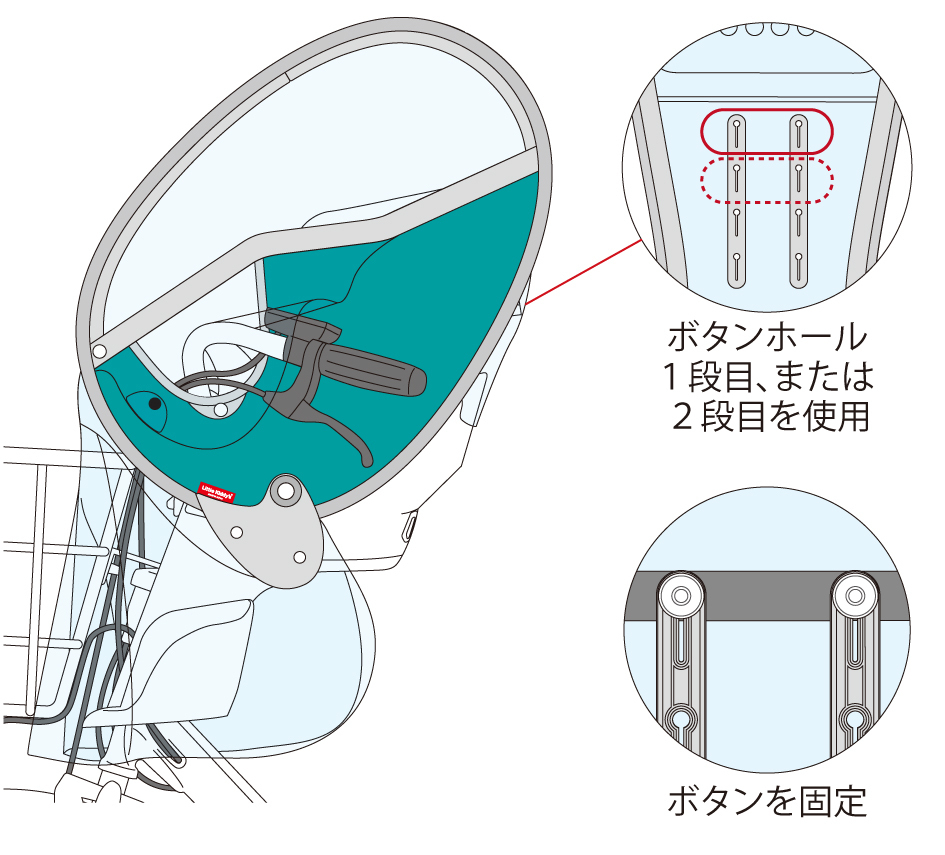

5-3 背面ボタンの取付

チャイルドシートに取り付けた「ボタン付きベルトH」の白ボタンを、レインカバー背面の「ボタンホールの１段目」に取付けます。
パナソニック純正サンシェードの干渉によって室内空間が圧迫される場合は、「ボタンホールの２段目」に取り付けて、ヘッドレストの高さを下げ方向で調節して下さい。

運転者の腕にサイドパネルが当たって運転操作がしづらい場合も、「ボタンホールの２段目」に取り付けて、ヘッドレストの高さを下げ方向で調節して下さい。

レインカバーの装着高さは、ヘッドレストを上下させることで変えることができます。





※イラスト・動画では他の機種へ取付けていますが、方法は同じです。

スリット部分を大きく広げ、ボタンを通します。

通した後は、スリットの丸穴部分にボタンが収まるようにセットして下さい。

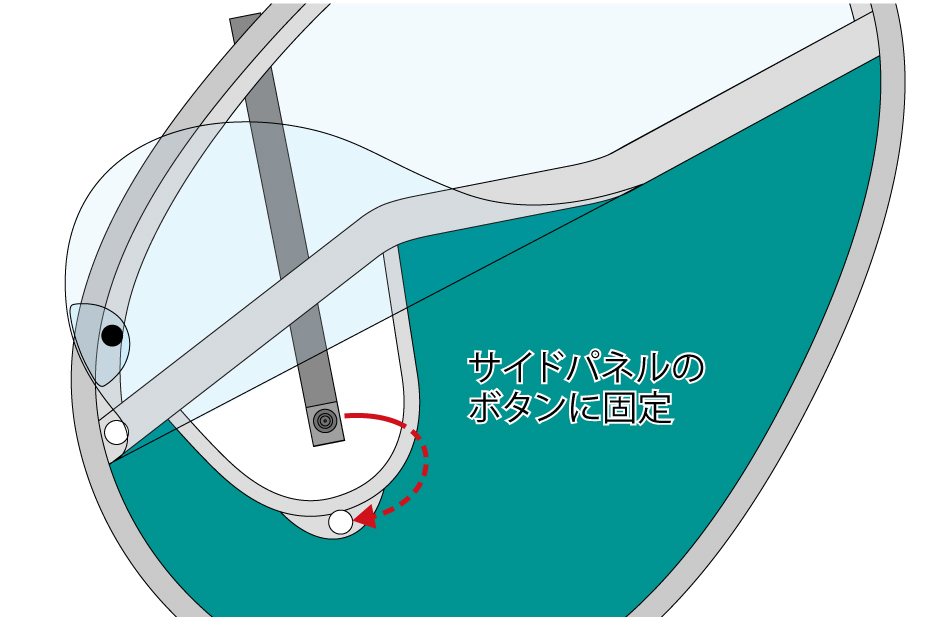

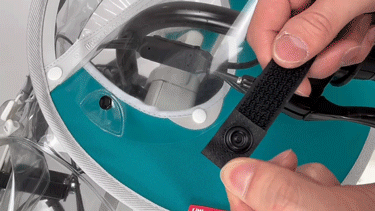

5-4 「ボタン付きベルトV」の固定

「ボタン付きベルトV」のボタンを、サイドパネル中央のボタンに裏面から固定します。

※動画では他の機種へ取付けていますが、方法は同じです。

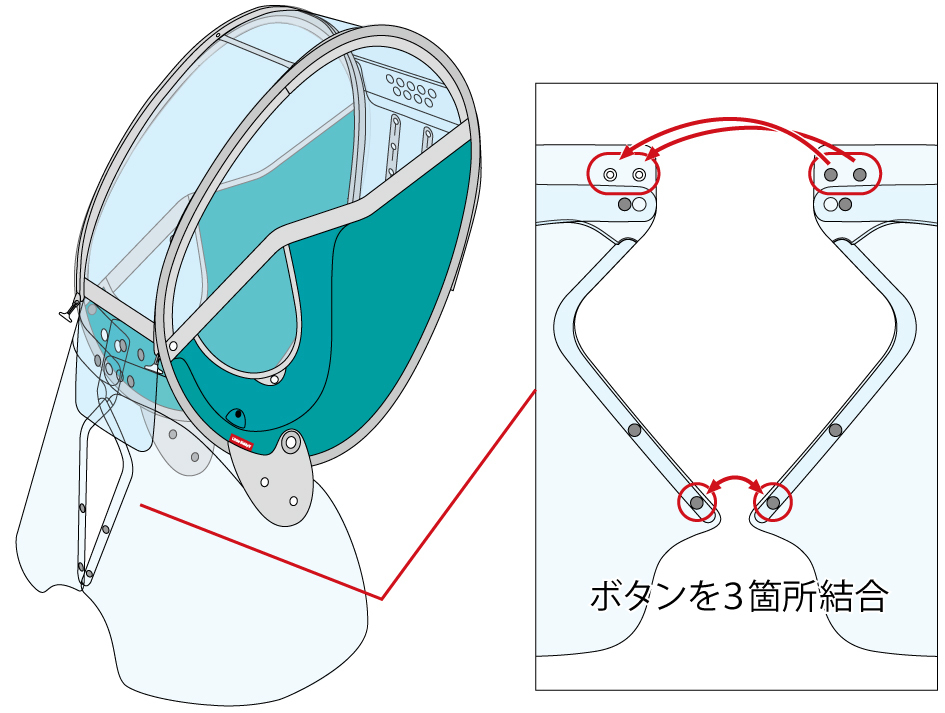

5-5 足元カバーの結合

左右の足元カバー上部２か所と下部１か所のボタン同士を結合します。

※動画では他の機種へ取付けていますが、方法は同じです。

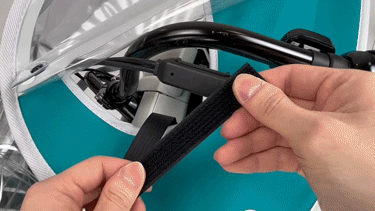

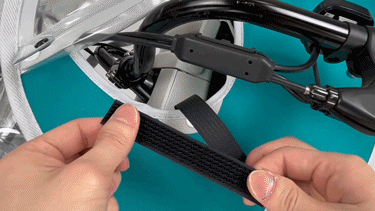

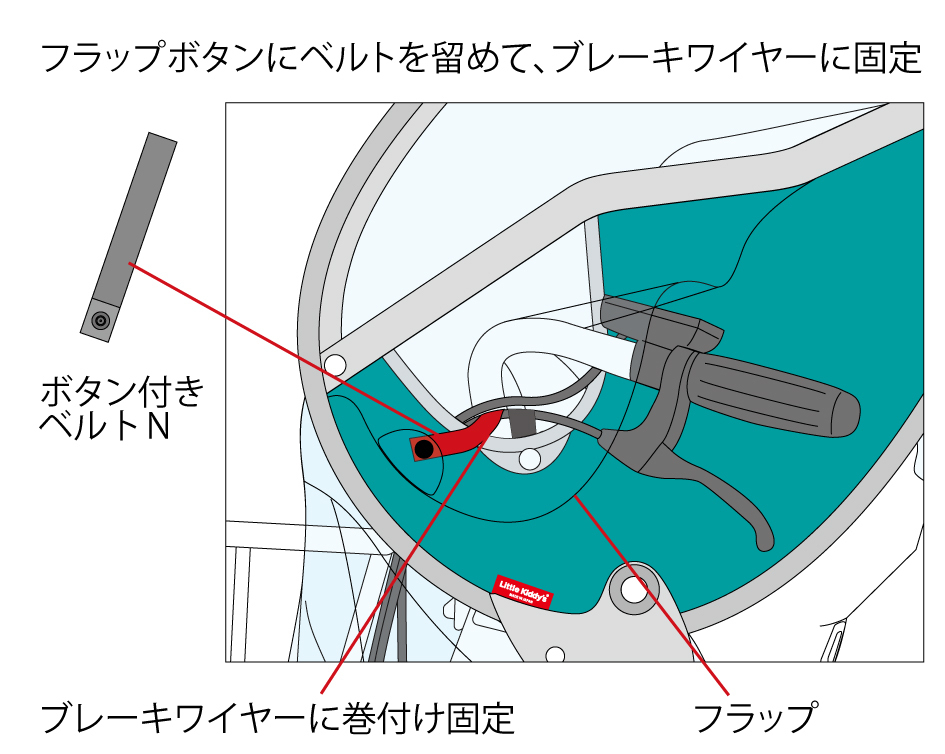

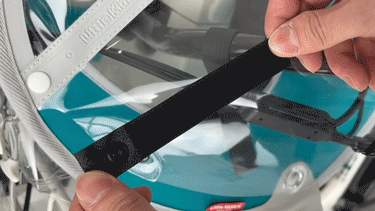

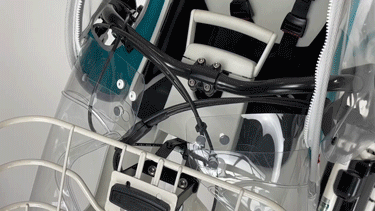

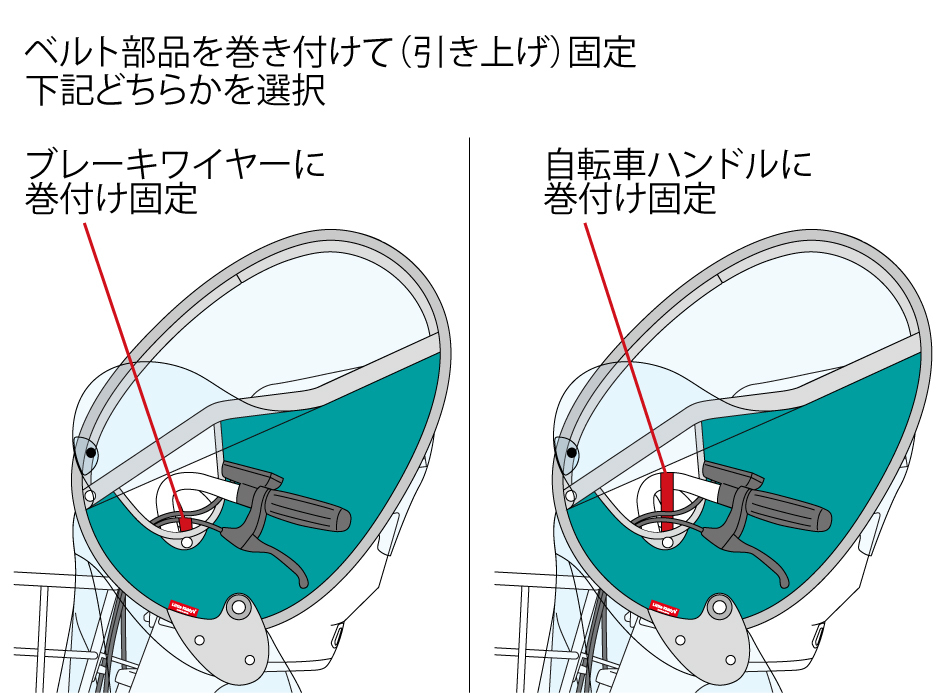

5-6「ボタン付きベルトN」の固定

フラップボタン（黒）の裏面側に「ボタン付きベルト N」のボタンを結合し、ベルトをブレーキワイヤーに巻き付けて固定して下さい。
ワイヤーは車種により本数や通り方が異なりますが、巻き付けるワイヤーは任意で選択します。

※動画では他の機種へ取付けていますが、方法は同じです。


大変お疲れ様でした。以上でレインカバーの装着は完了となります。

次は、レインカバーの使用方法に進みます。
