ユーザーガイド

 レインカバーの組立て

【ご注意】通信環境や、スマートフォン機種によって、動画の読込みに時間がかかる場合があります。



2. 両側オープンファスナーの使用方法

本製品のファスナーは、前後両方から開く「両側オープンファスナー」を使用しています。


「両側オープンファスナー」の使用方法にはいくつかの注意点があります。

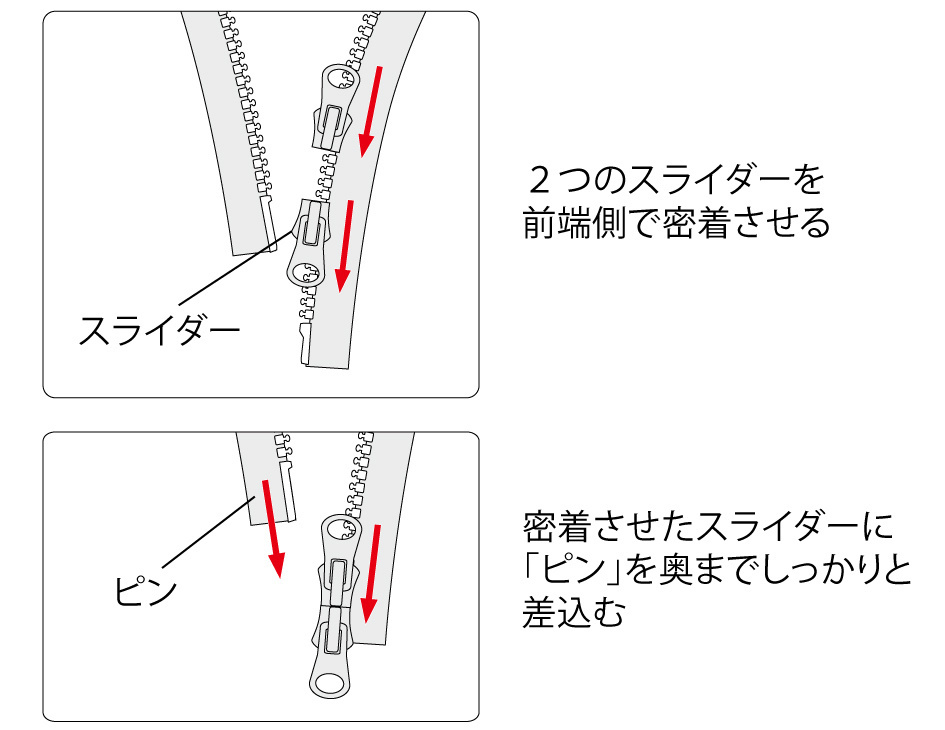

2-1 ファスナー結合時の注意点

2つのスライダーを前端側で密着させ、ピンを奥までしっかりと差込むようにして結合して下さい。

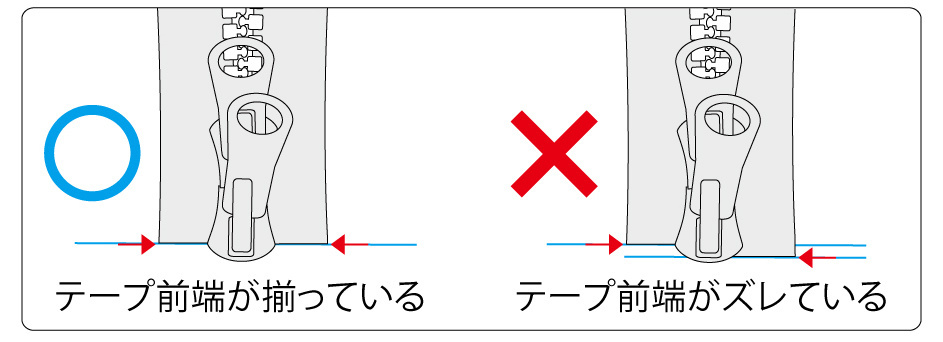

2-2 ファスナー前端の正しい位置

ファスナーテープの前端がズレている場合は、後方側のスライダーは動きますが(ファスナーは閉じますが)、前方側のスライダーが動きません(ファスナーが開けられません)。

ファスナーを操作する前に、ファスナーテープの前端にズレがないかどうかを必ずご確認下さい。

ズレている場合は、一旦分離してからピンを差し直します。(3-2 参照)

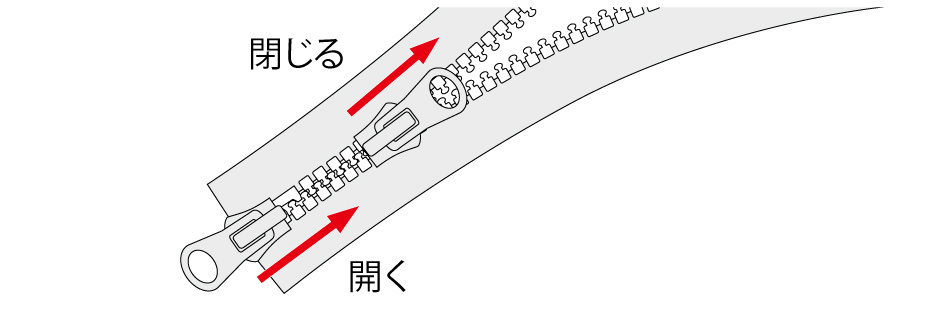

2-3 ファスナーの開閉方向

後方側のスライダーを引き上げてファスナーを閉じ、前方側のファスナーを引き上げてファスナーを開きます。




3. サイドパネルとセンタールーフの結合

「左右サイドパネル」と「センタールーフ」を前端側からファスナーで結合します。


ファスナーは左右対称ではありません。

右側のサイドパネルの前端には「差し込みピン」、左側のサイドパネルの前端には「2つのスライダー」が装着されています。

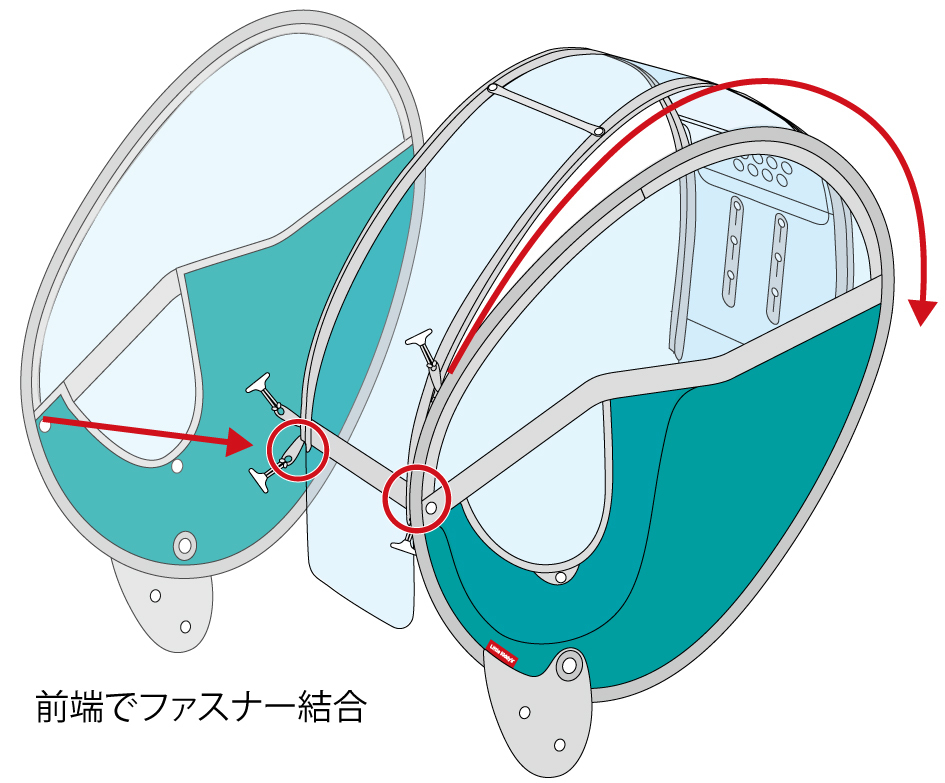

3-1 前端側からファスナーで結合

2つのファスナースライダーを前端側で密着させ、ピンを奥までしっかり差し込んでから、後ろ側のファスナースライダーを引き上げて下さい。

この段階では、ファスナーを後端まで閉め切る必要はありません。

ファスナー結合方法の詳細は「3. 両側オープンファスナーの使用方法」をご参照下さい。

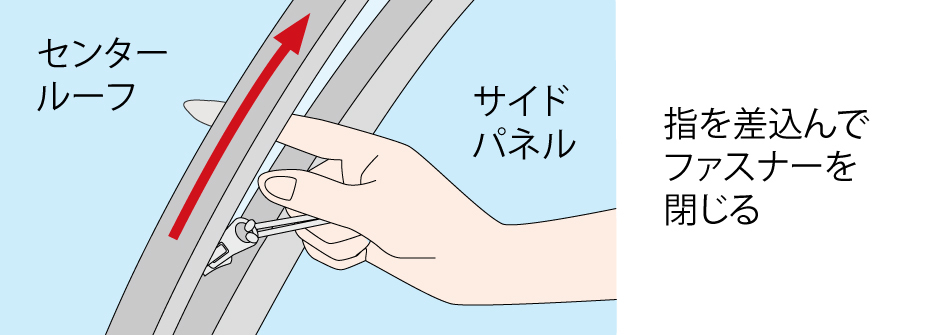

3-2 ファスナーを閉めやすくするポイント

「センタールーフ」と「サイドパネル」の隙間に指を差込み、中指と親指で「ファスナープル」を掴みながら閉めて下さい。

「センタールーフ」の位置が「サイドパネル」よりも上がるため、特にカーブ付近や「ボタン付きバー」の結合している所でもファスナーが閉め易くなります。

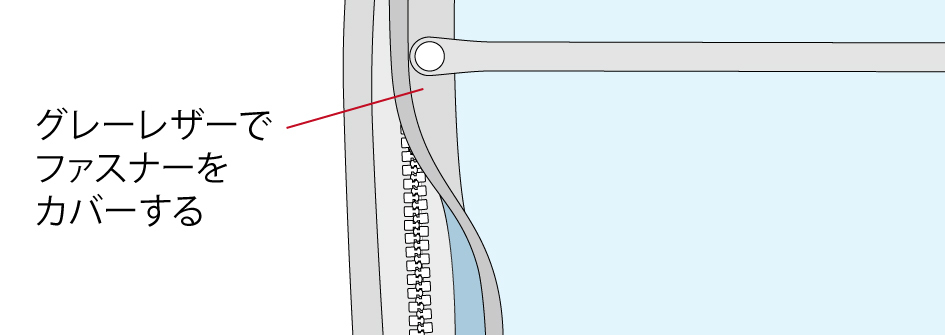

3-3 結合時の注意点

「センタールーフのグレーレザー部」でファスナーをカバーする構造になっています。

「グレーレザー」がねじれていて「ファスナーが剥き出し」になっている状態では、雨漏りの原因となりますのでご注意下さい。




4. 足元カバーとサイドパネルの結合

足元カバーとサイドパネルを結合させます。

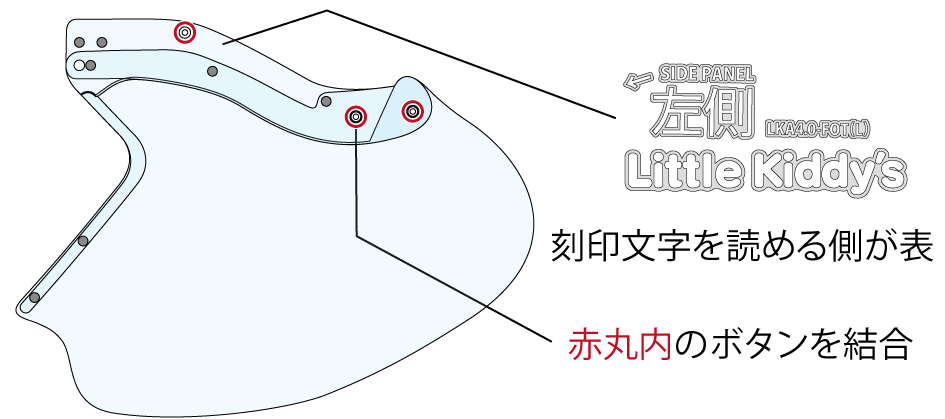

4-1 足元カバーの向き(裏表)

「足元カバー」上部にある刻印文字を正しく読める側が「表(外側)」となります。

足元カバーは「左側」「右側」で1セットです。

片側3ヶ所(下図赤丸内)のボタンを「サイドパネル」と結合します。

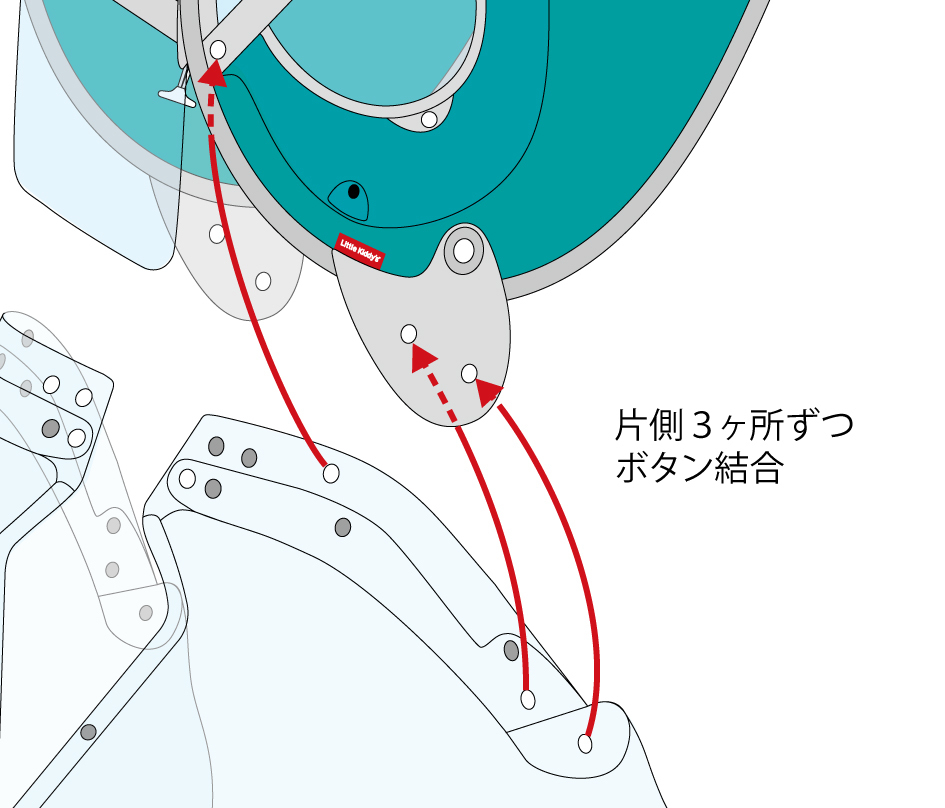

4-2 足元カバーとサイドパネルの結合

「足元カバー」と「サイドパネル」を左右それぞれ3ヶ所ずつのボタンで結合して下さい。

「サイドパネルのグレーレザー部裏面の凹ボタン」と「足元カバー凸ボタン」を結合して組み立てます。






レインカバー本体の組立はこれで完了です。
ページを閉じて、「レインカバーの装着」に進んで下さい。
