レインカバーの装着方法
【ご注意】通信環境やスマートフォン機種によって、動画の読込みに時間がかかる場合があります。
![](_src/73255629/rcs_ld4.png?v=1713420569417)

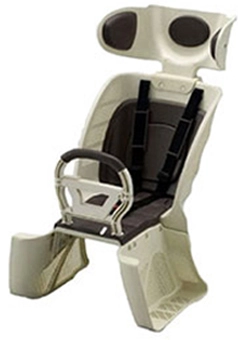

■RCS-LD(1〜4)
ルラビー
レインカバー装着前の準備
1. ヘッドレストにベルト部品を巻付ける
チャイルドシートのヘッドレスト等に「アジャスター付きベルトG」2本を巻付けます。
次に、巻付けた2本の「アジャスター付きベルトG」のアジャスター部品に「ボタン付きベルトH」を巻付けて固定して下さい。
ベルトの巻き付け装着には多少面倒な部分もありますが、初回のみですので頑張って確実に取り付けましょう。

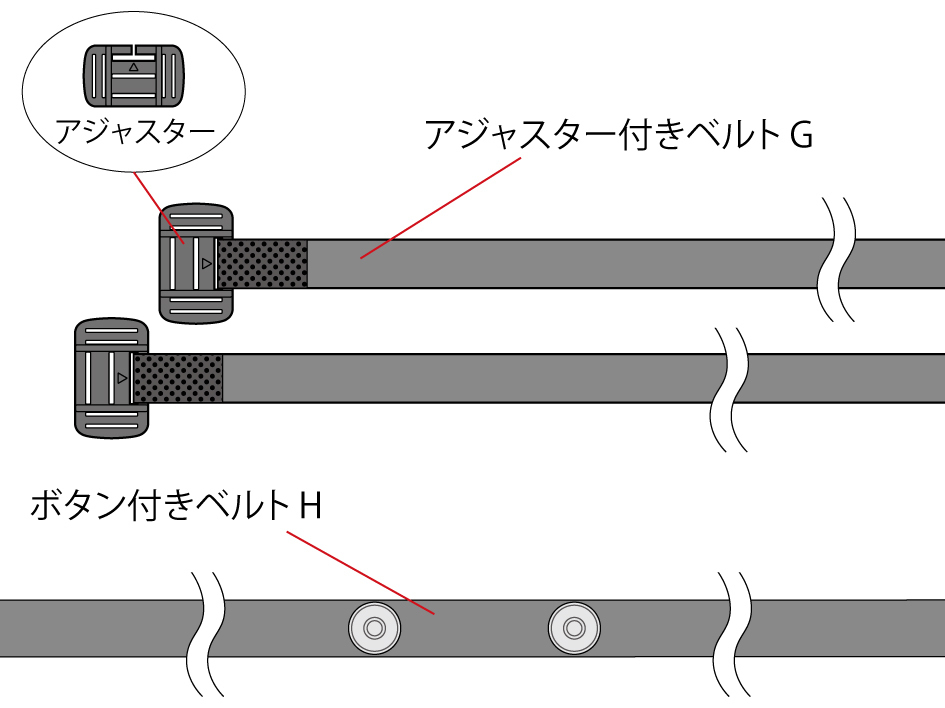

1-1 準備するベルト部品
![](_src/75898800/img20230421154339305094.jpg?v=1713420569417)
※「補助ベルトU」は使用しません。

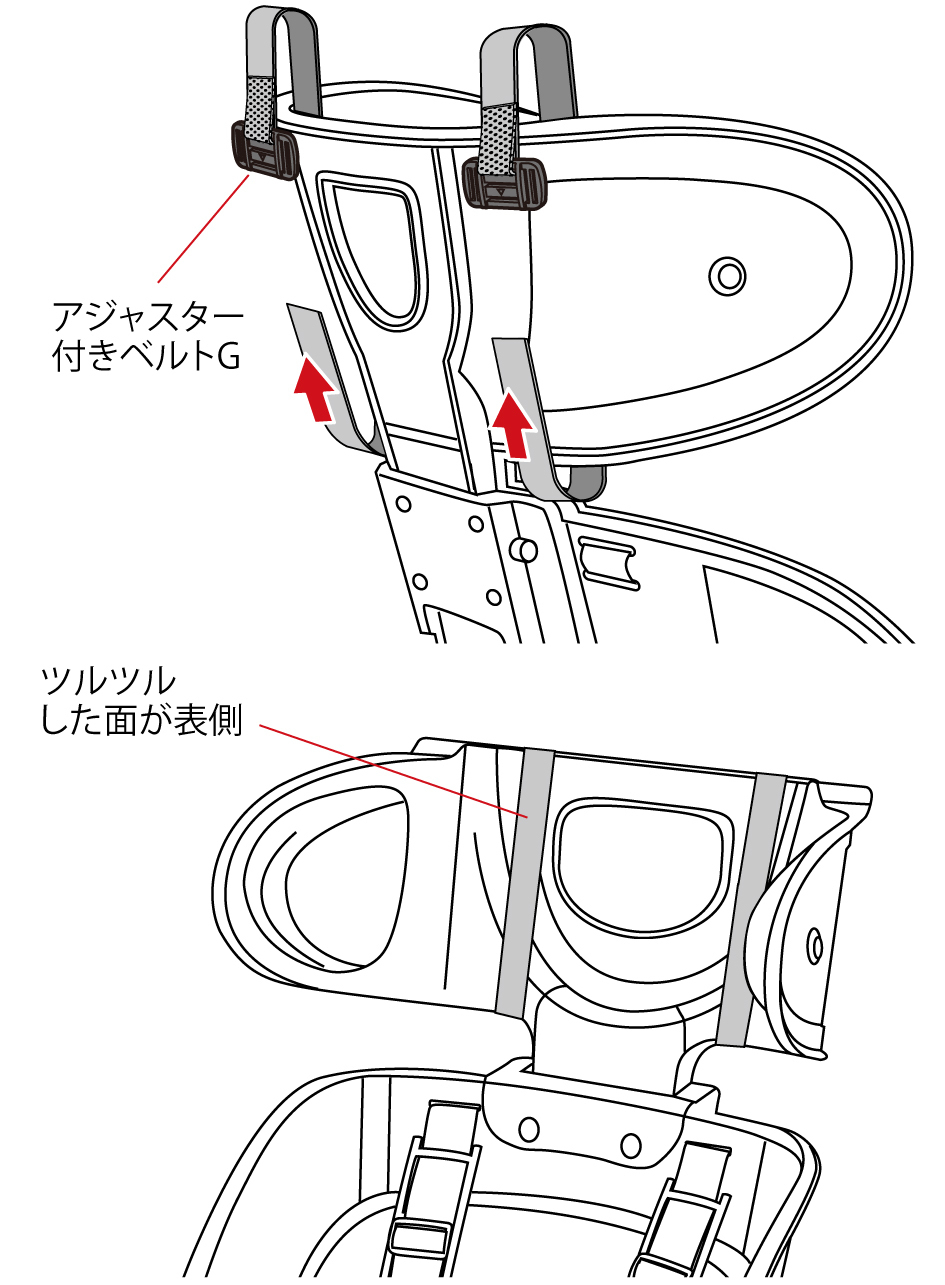

1-2「アジャスター付きベルトG」の巻付け位置
ヘッドレストをぐるりと1周するように巻付けます。(巻き付け方法の詳細は下記動画及びイラスト参照)
※ベルトのツルツルした面が表側になるように巻き付けて下さい。
![](_src/75898846/rcsld_torituke_001.jpg?v=1713420569417)

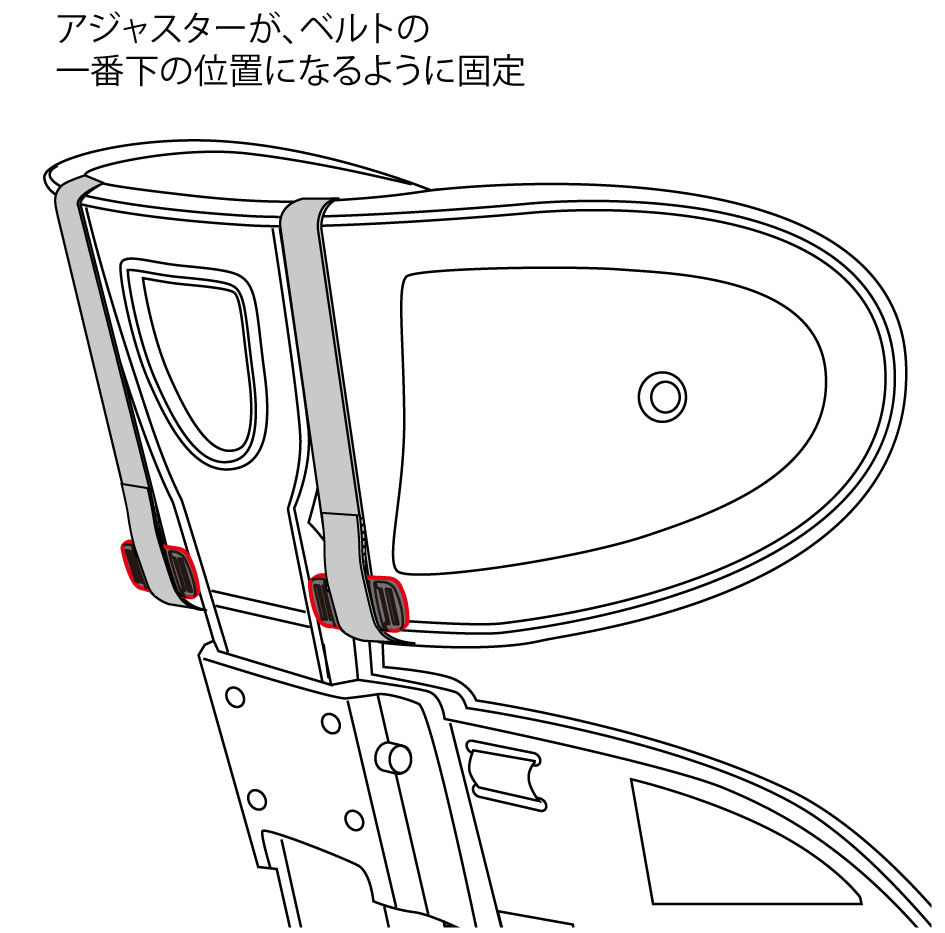

1-3「アジャスター」の固定位置
ヘッドレストの一番下にアジャスターが来るように巻付け固定します。
(巻き付け方法の詳細は下記動画及びイラスト参照)
![](_src/75898849/rcsld_torituke_002.jpg?v=1713420569417)

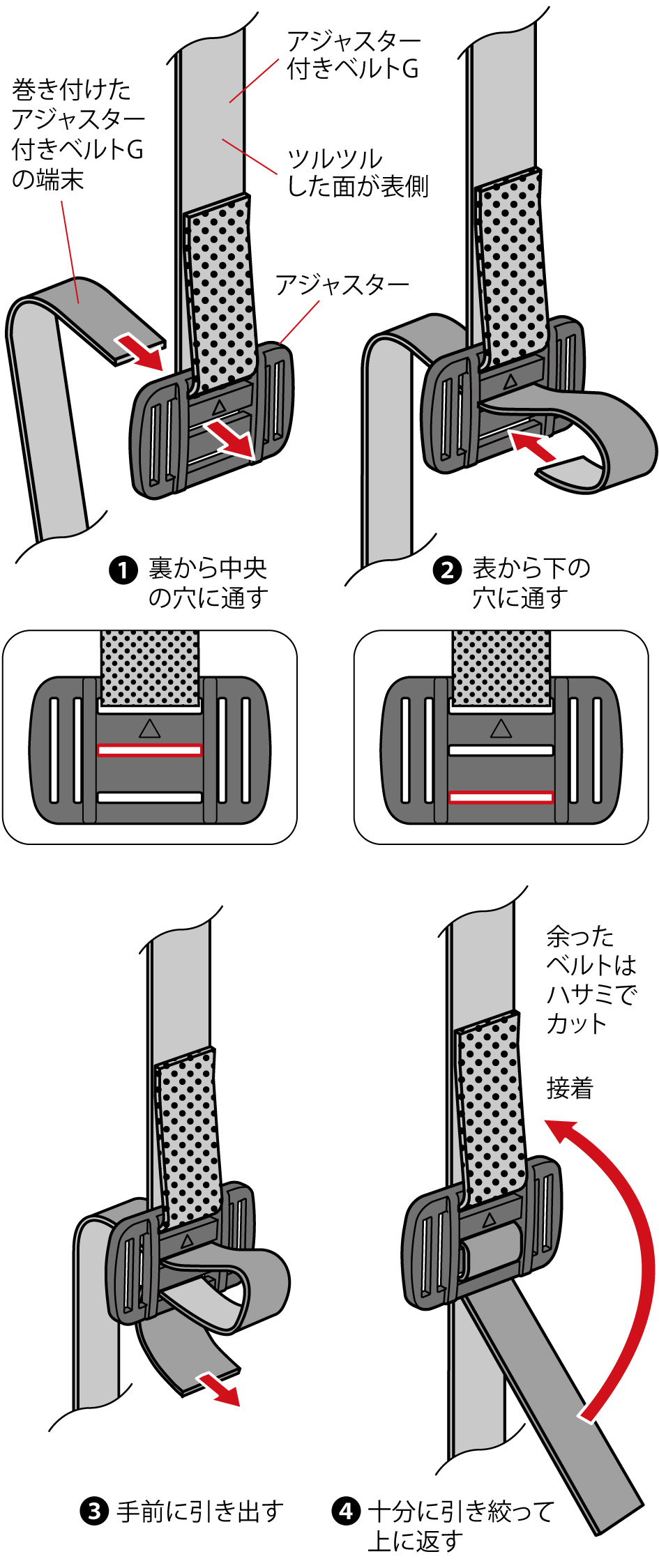

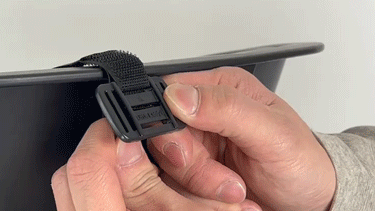

1-4「アジャスター付きベルトG」の巻付け方法詳細
「アジャスター付きベルトG」2本をヘッドレストに巻付け、 アジャスターに通して引き絞るように固定して下さい。
※動画では他の機種へ巻付けていますが、巻付け方法は同じです。
![](_src/75898806/belt_g_001_001.gif?v=1713420569417)
![](_src/75898807/img20230424102343392598.jpg?v=1713420569417)
1-5「ボタン付きベルトH」の巻付け

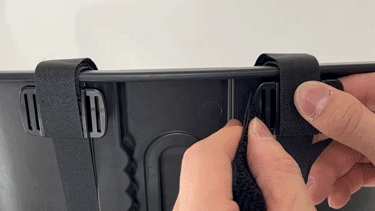

ボタン付きベルトHをアジャスターに通して取付けます。

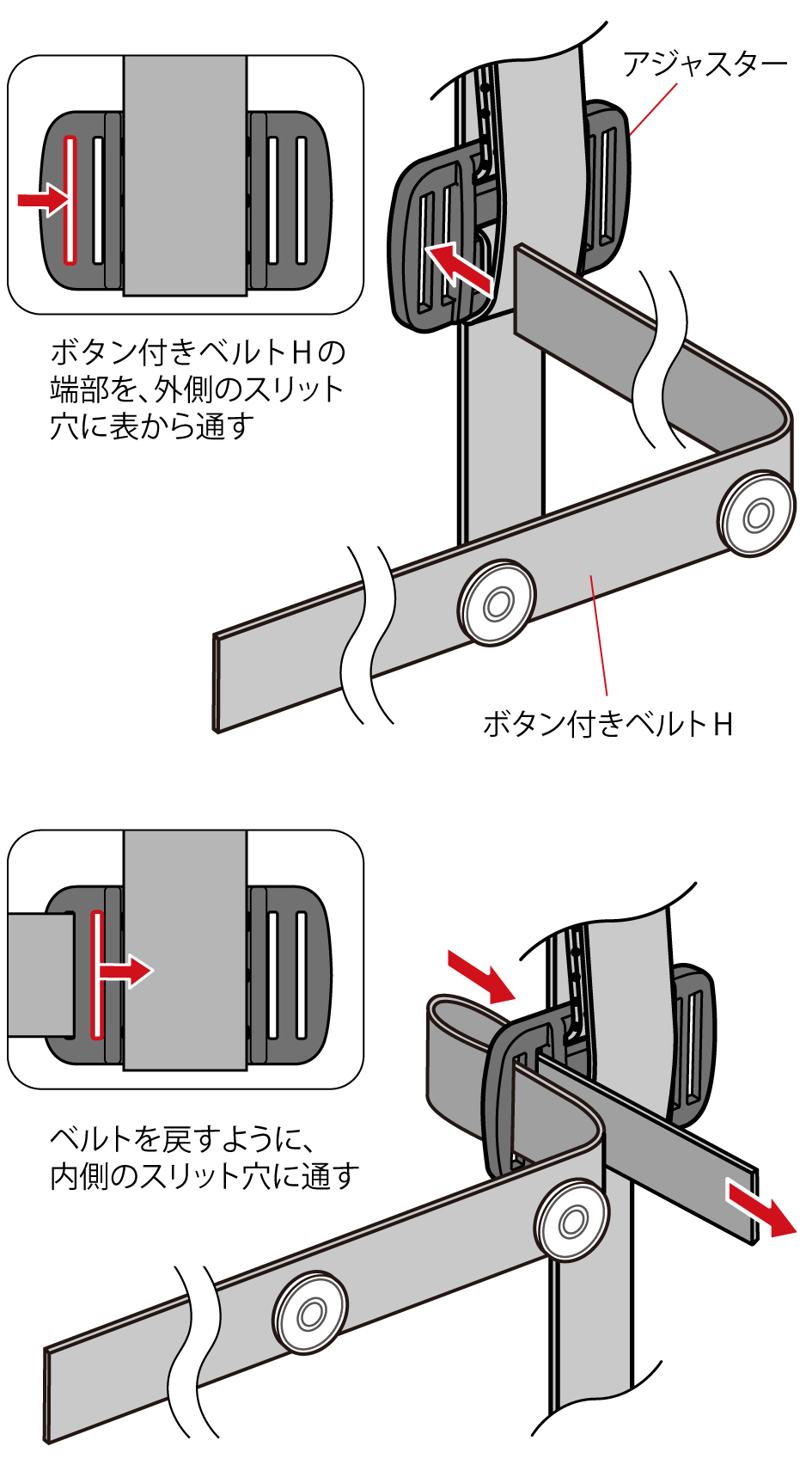

まず初めに、アジャスターの内側のスリットにベルトを通して下さい。
※下図では他の機種へ取付けていますが、方法は同じです。
![](_src/75898809/belt_h_001_001.gif?v=1713420569417)
![](_src/75898811/img20230323165001483089.jpg?v=1713420569417)
内側のスリットに通し終えたタイミングで、左右のアジャスターを内側に引き寄せるようにベルトを外側に引き出し、装着を安定させます。

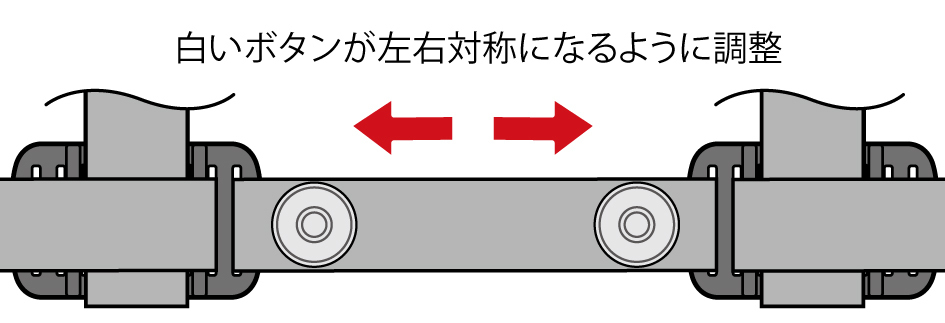

その際、白いボタンの位置が左右対称(チャイルドシートの中心位置)になるように、必ず調整を行って下さい。
![](_src/75898813/img20230323165001424535.jpg?v=1713420569417)
※図や動画は共通説明の取り付けイメージです。
アジャスターと白ボタンの位置関係は、下記の装着完成写真をご参照下さい。

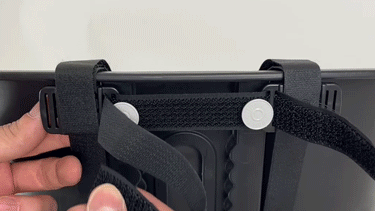

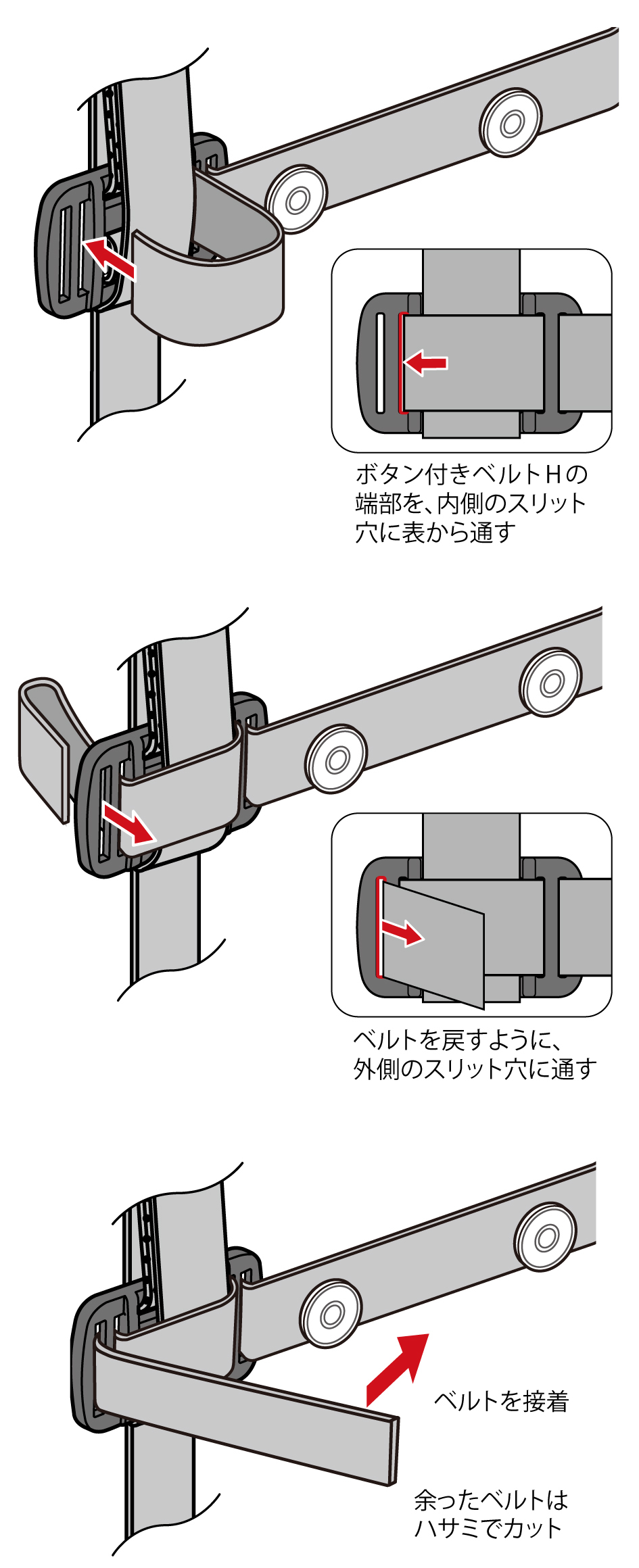

次に、アジャスターの外側のスリットにベルトを通し、折り返して固定します。
![](_src/75898815/belt_h_002_001.gif?v=1713420569417)
![](_src/75898818/img20230623104109183671.jpg?v=1713420569417)

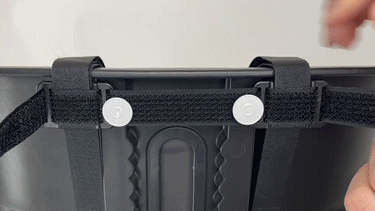

余ったベルトは、必要に応じてハサミでカットして下さい。
![](_src/75898819/belt_h_003_001.gif?v=1713420569417)

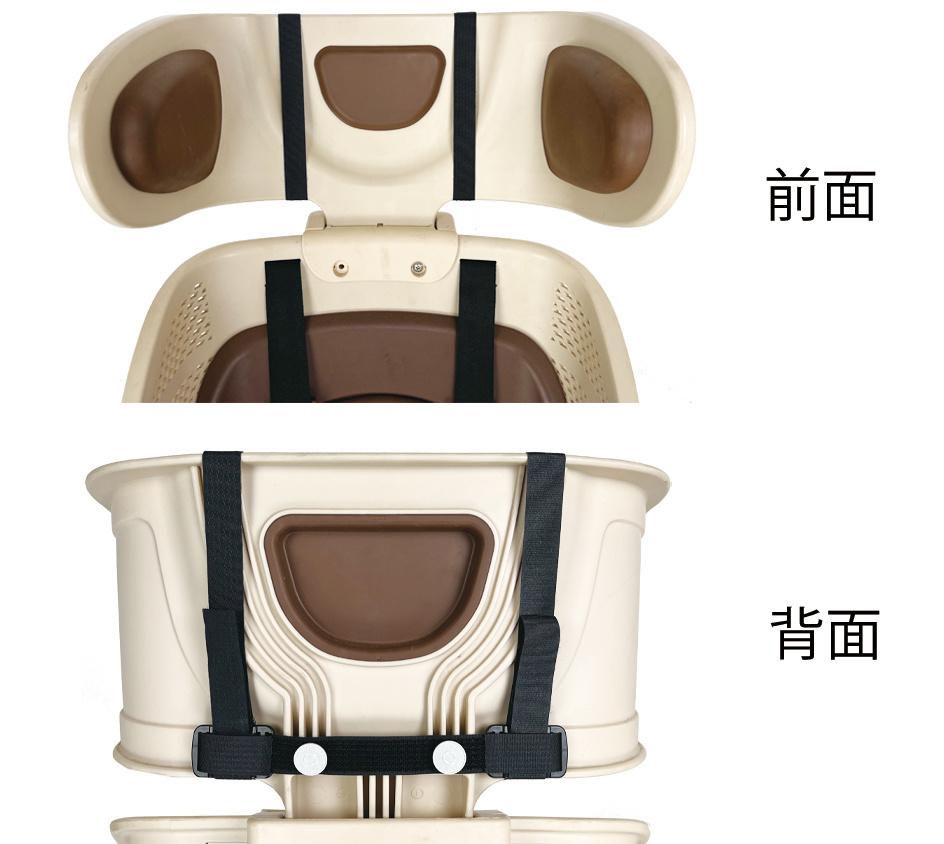

装着完成写真
![](_src/75898851/rcsld_belt_g_torituke001.jpg?v=1713420569417)
2. 自転車のフレームにベルト部品を巻付ける
「トリプルループベルトT」と、「ボタン付きベルトS」2本を合体して、自転車フレーム(またはサドルポスト)に巻き付けます。

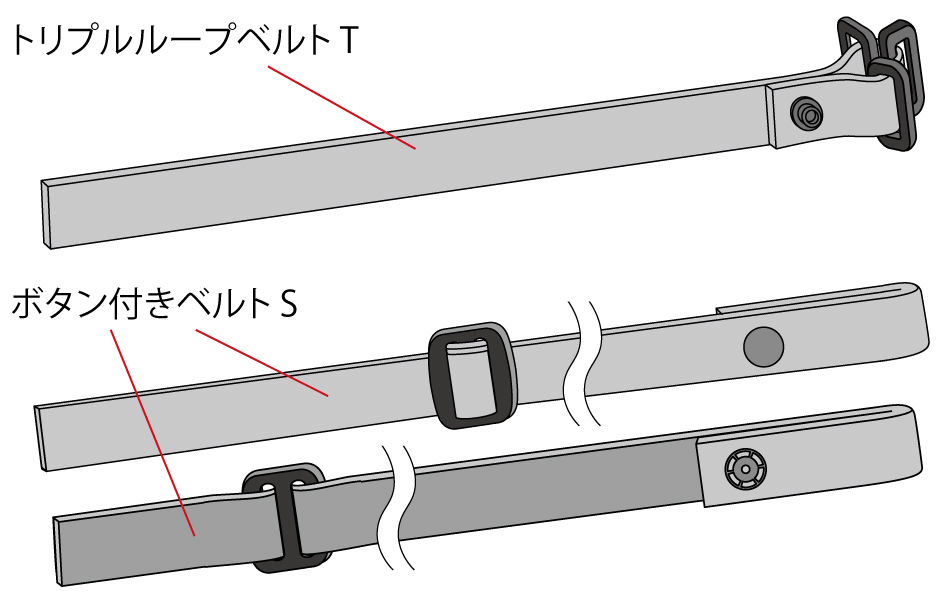

2-1 準備するベルト部品
![](_src/75901064/img20230317105340252177.jpg?v=1713420569417)
「トリプルループベルトT」と、「ボタン付きベルトS」2本を使用します。
2-2「トリプルループベルトT」と「ボタン付きベルトS」の合体

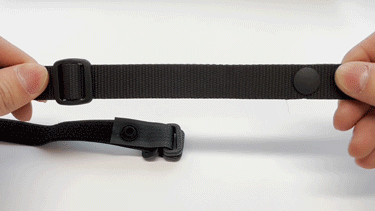

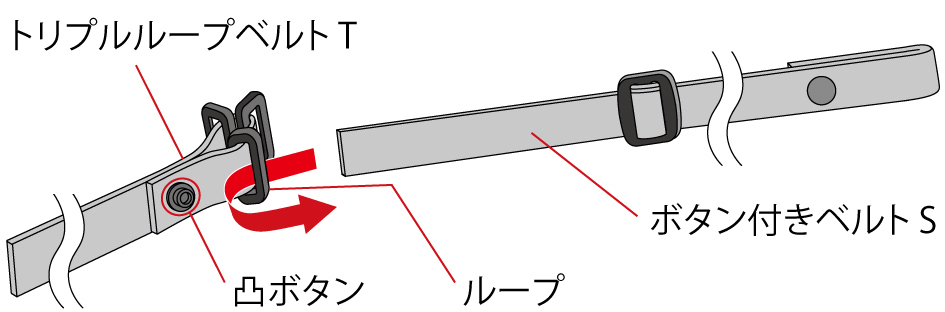

まず初めに「トリプルループベルトT」の「凸ボタン」側に近いループに「ボタン付きベルトS」を差込みます。
![](_src/75901062/belt_t%26s_003_001.gif?v=1713420569417)
![](_src/75901060/img20230317110551298639.jpg?v=1713420569417)

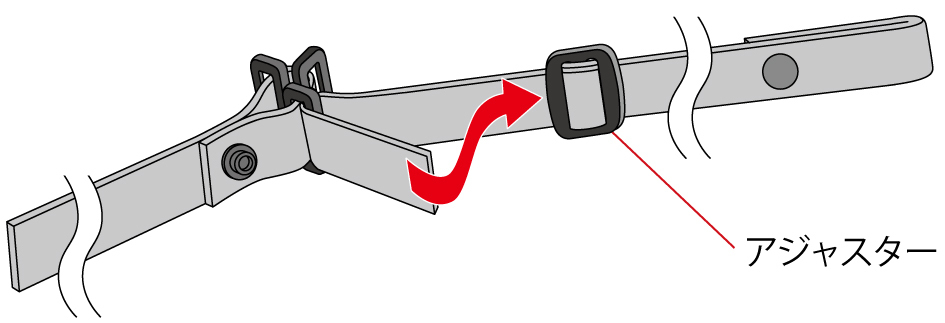

ループに通した「ボタン付きベルトS」の先端をアジャスターに通して下さい。
![](_src/75901058/img20230317105340219025.jpg?v=1713420569417)

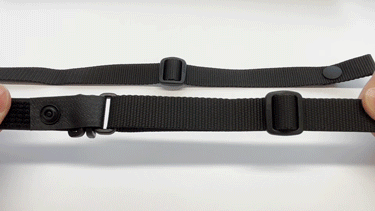

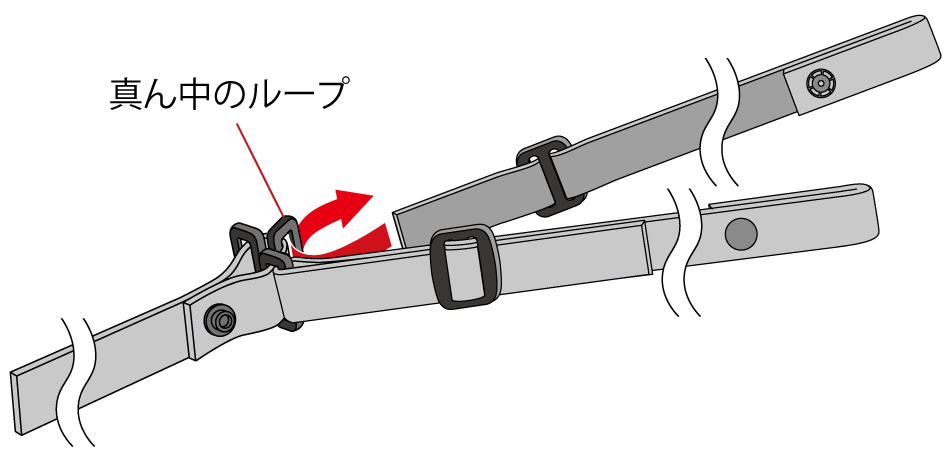

次に「トリプルループベルトT」の「真ん中のループ」に、もう一方の「ボタン付きベルトS」を、図の向きで差込みます。
![](_src/75901056/belt_t%26s_004_001.gif?v=1713420569417)
![](_src/75901054/img20230317105340200939.jpg?v=1713420569417)
同様に、「ボタン付きベルトS」の先端をアジャスターに通して下さい。

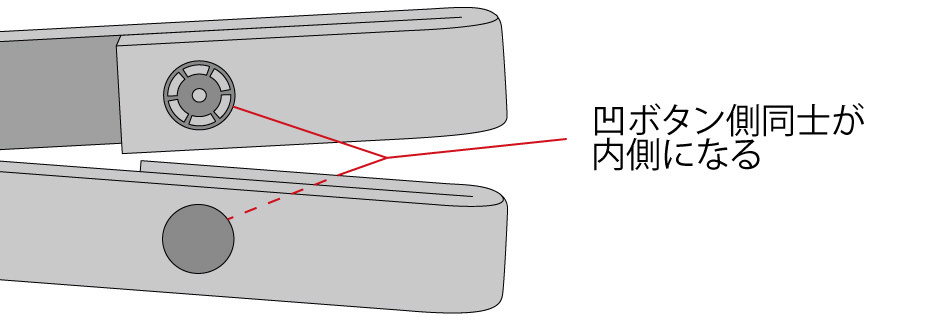

2本の「ボタン付きベルトS」の凹ボタンが内側同士側になっている事を確認して下さい。
![](_src/75901052/belt_t_torituke002.jpg?v=1713420569417)

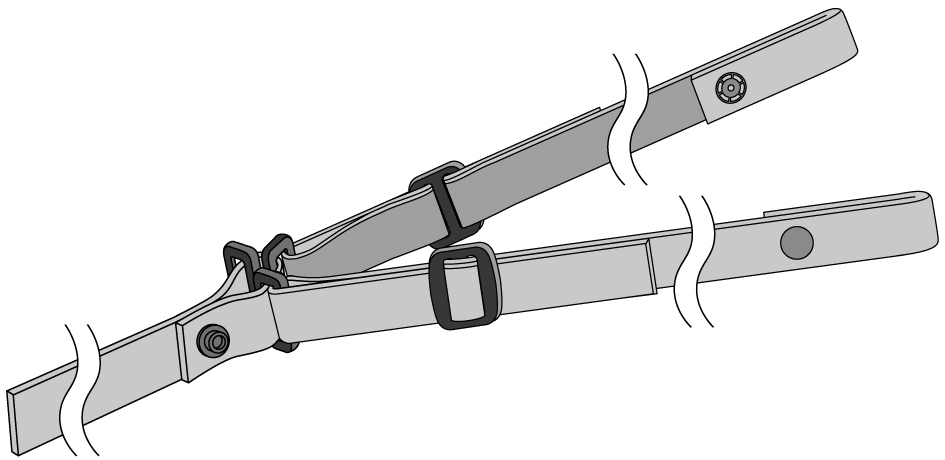

合体が完了した「トリプルループベルトT」と「ボタン付きベルトS」のイメージ図。
![](_src/75901050/img20230317105340235447.jpg?v=1713420569417)

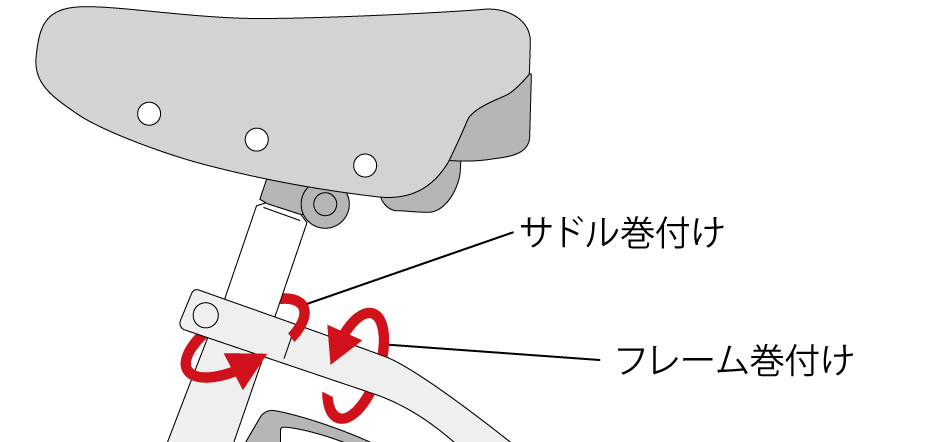

2-3 自転車へのベルト巻き付け位置
合体したベルトを、「自転車のサドル下」もしくは「フレーム」に取り付けます。
![](_src/75901048/img20230310093856175714.jpg?v=1713420569417)

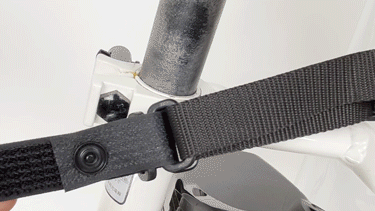

サドル下に取り付ける場合は、サドルを少し上げると、作業し易くなります。
![](_src/75901044/sadoru_004_001.gif?v=1713420569417)

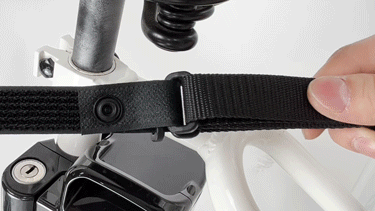

フレームに取り付ける場合は、サドルポストすぐ後方のフレームへ取り付けます。
![](_src/75901042/sadoru_003_001.gif?v=1713420569417)
「26インチ自転車」や「非電動自転車」は、サドルとチャイルドシートの距離が近いため、合体したベルトは「自転車のサドル下」に巻付けて下さい。

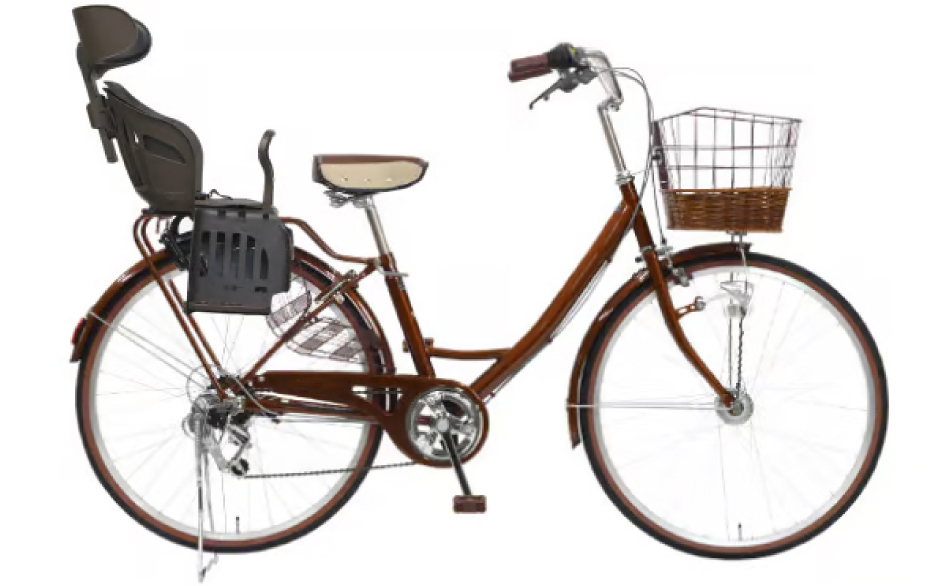

26インチ自転車(タイヤ・ホイール径が大きい自転車)の一例
![](_src/75901046/26inch_cycle.jpg?v=1713420569417)
レインカバーの装着
7. チャイルドシートへの装着
組立済みのレインカバーを、チャイルドシートへ装着します。
レインカバーの装着前に、チャイルドシートのヘッドレストの高さを、お子様の身長に合わせて調整して下さい。

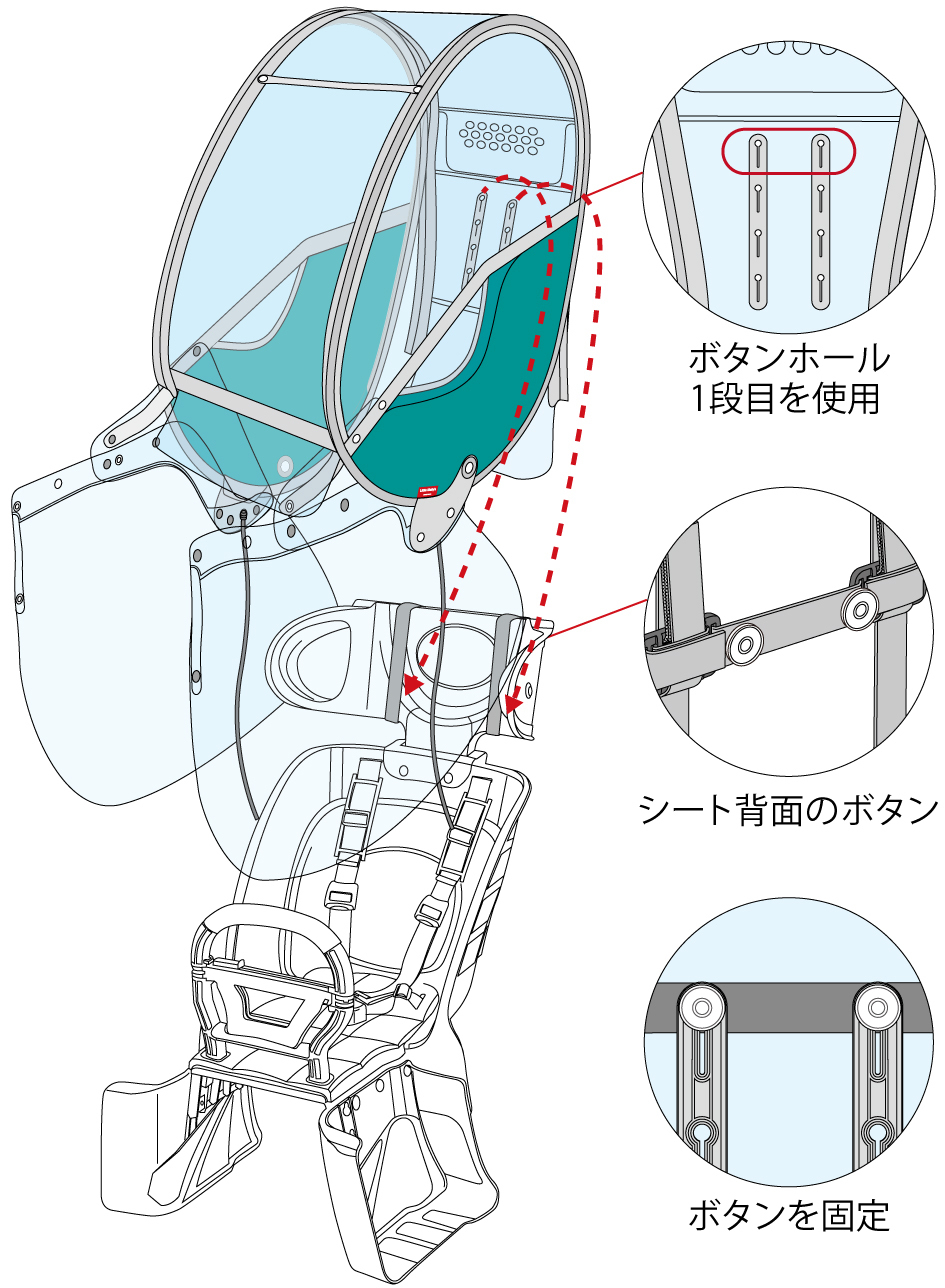

7-1 背面ボタンの取付

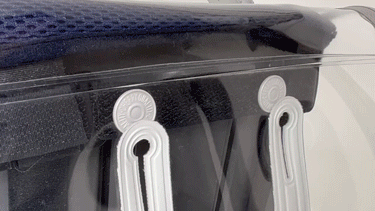

チャイルドシートに取り付けた「ボタン付きベルトH」の白ボタンを、レインカバー背面の「ボタンホールの1段目」に取付けます。
レインカバーの装着高さは、ヘッドレストを上下させることで変えることができます。
![](_src/75901620/img20230316103833234892.jpg?v=1713420569417)
![](_src/75901598/attach_belt_h_001_001.gif?v=1713420569417)
※動画では他の機種へ取付けていますが、方法は同じです。
スリット部分を大きく広げ、ボタンを通します。
通した後は、スリットの丸穴部分にボタンが収まるようにセットして下さい。
7-2 足元カバーの固定

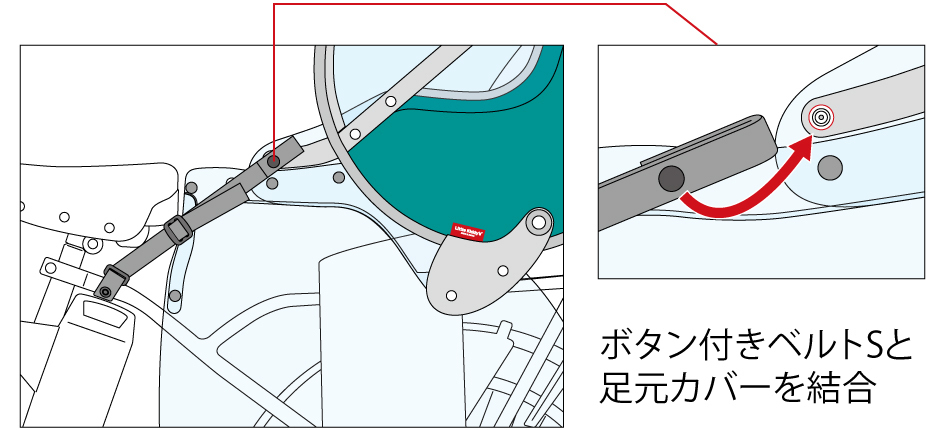

「ボタン付きベルトS」の凹ボタンと、「足元カバー」のレザー部凸ボタンを結合します。
![](_src/75901600/img20230310211634072761.jpg?v=1713420569417)
「ボタン付きベルトS」は引っ張りすぎず、少したるむ程度の長さに調整しておいて下さい。
※最後に長さ調整を再度行います。
7-3「パラコードK」の取付け

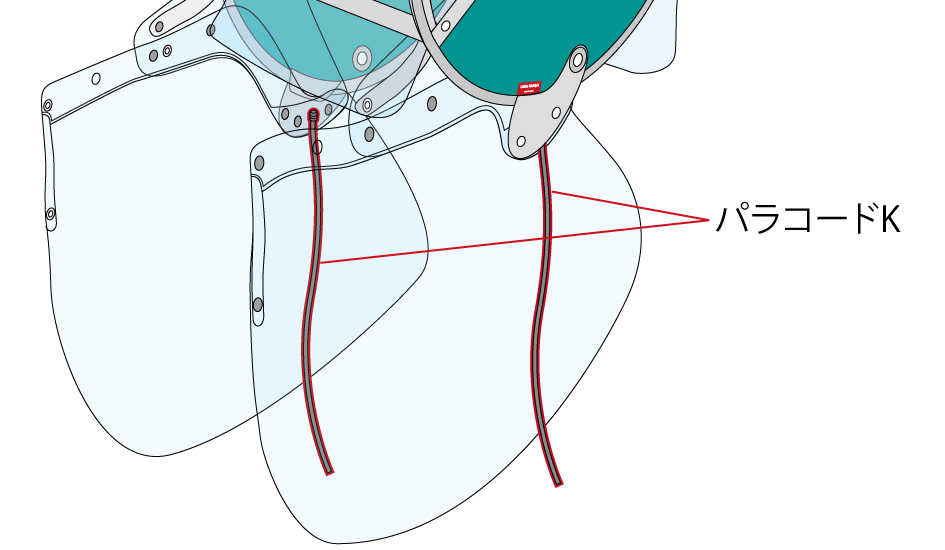

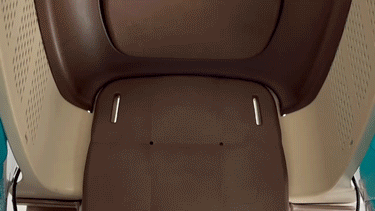

座面のシートクッションを一度取り外し、「シート下の穴」に「パラコードK」を左右それぞれ通します。
![](_src/75901603/img20230316102942461093.jpg?v=1713420569417)
![](_src/75901621/rcs_ld_string_001_001.gif?v=1713420569417)
通し終わったら、シートクッションを戻して下さい。
7-4 レインカバーの角度調整

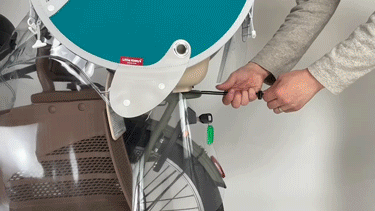

「パラコードK」を後方へ引っ張り、「コードロックR」で固定して下さい。引っ張り具合でレインカバーの角度調整を行います。
引っ張ることでレインカバーの足元部が持ち上がり、お子様が乗車した時の室内空間(手元足元部分)が広くなります。
※「パラコードK」を力強く引っ張りますと、製品破損につながる恐れがあります。
![](_src/75901623/rcs_ld_string_002_001.gif?v=1713420569417)
車種によっては、自転車の運転時に、運転者の踵が「足元カバー」に接触することがあります。
※踵が接触する場合は「パラコードK」を緩め、レインカバー足元部の位置を調整して下さい。
7-5 左右足元カバーの結合

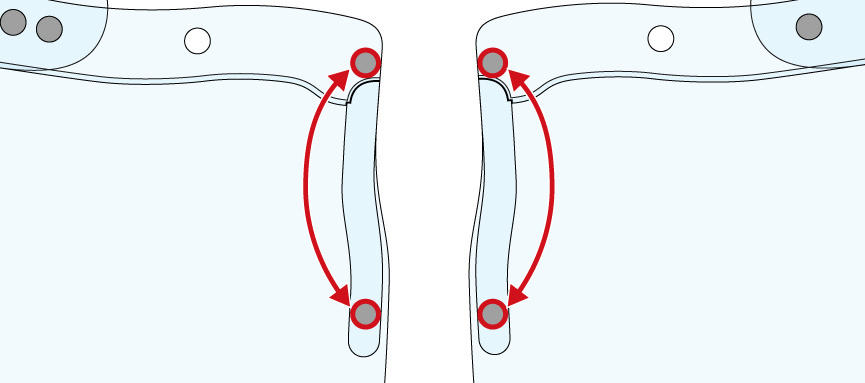

足元カバー中央部の上下のボタンを結合し、フットレストを覆うような立体形状を作ります。
この形状を作ることで「雨風の侵入防止」だけでなく、「自転車運転時の足元カバーの接触(漕ぎ当たり)軽減」に効果があります。
![](_src/75901615/img20230315114440716282.jpg?v=1713420569417)
![](_src/75901617/r_fot_fitting001_001.gif?v=1713420569417)

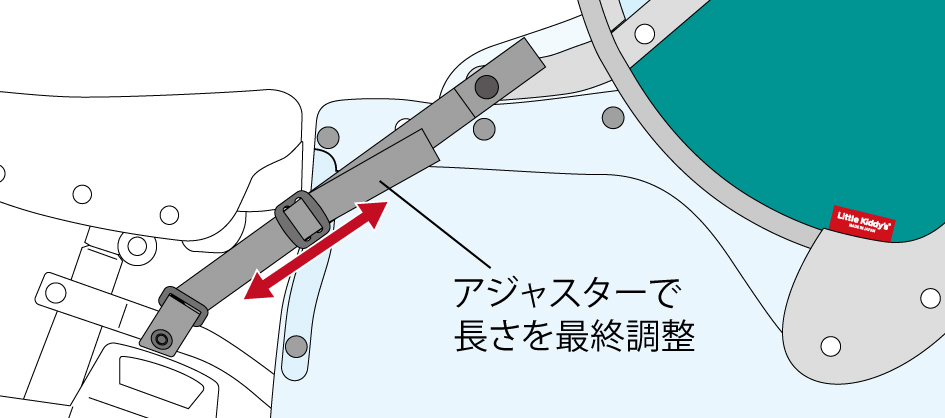

7-6「ボタン付きベルトS」の最終調整
「ボタン付きベルトS」の長さを「適度に張りがある状態」に調整して下さい。
![](_src/75901610/img20230310222134495288.jpg?v=1713420569417)
※ベルトの締め過ぎた場合、乗降時のボタン操作に力を要します。
大変お疲れ様でした。以上でレインカバーの装着は完了となります。
次は、レインカバーの使用方法に進みます。
