レインカバーの組立て　

【ご注意】通信環境や、スマートフォン機種によって、動画の読込みに時間がかかる場合があります。


3. 両側オープンファスナーの使用方法

本製品のファスナーは、前後両方から開く「両側オープンファスナー」を使用しています。


「両側オープンファスナー」の使用方法にはいくつかの注意点があります。


3-1 ファスナー結合時の注意点

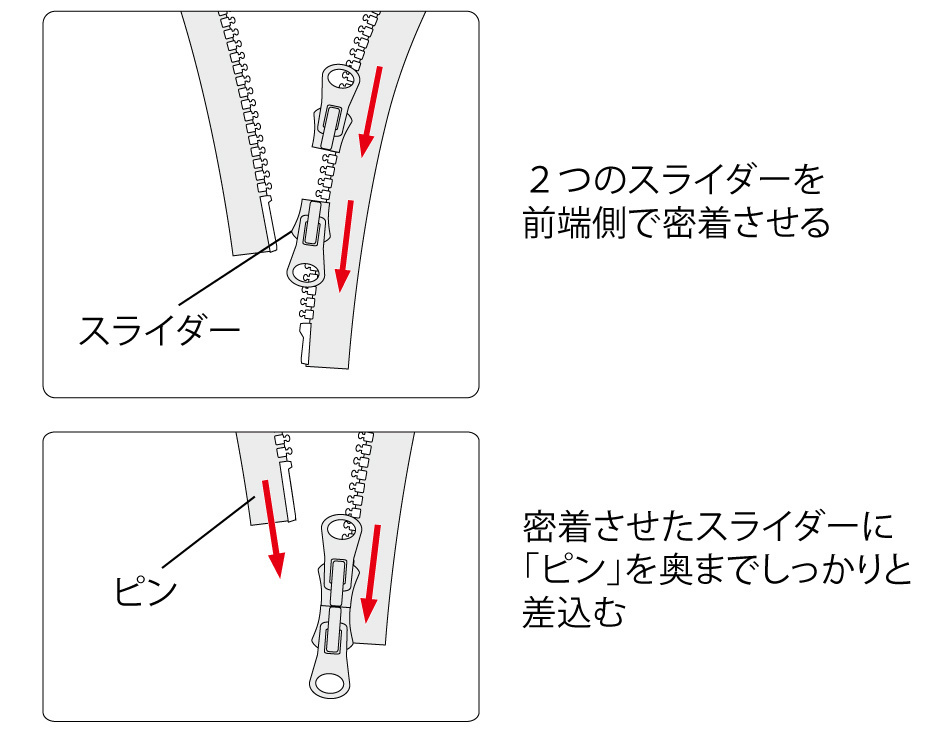

2つのスライダーを前端側で密着させ、ピンを奥までしっかりと差込むようにして結合して下さい。

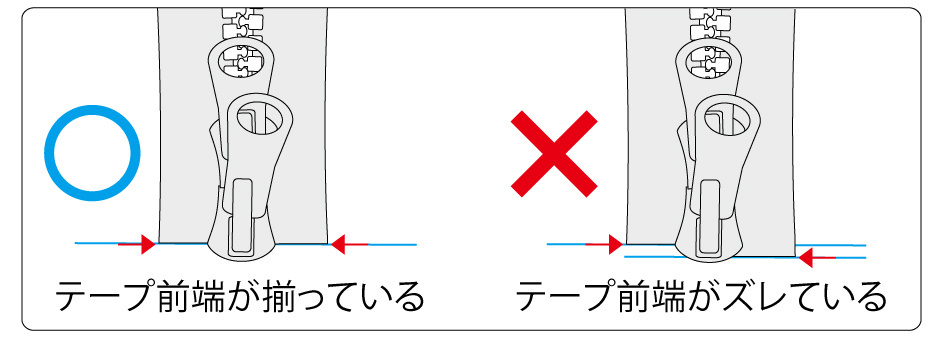

3-2 ファスナー前端の正しい位置

ファスナーテープの前端がズレている場合は、後方側のスライダーは動きますが（ファスナーは閉じますが）、前方側のスライダーが動きません（ファスナーが開けられません）。

ファスナーを操作する前に、ファスナーテープの前端にズレがないかどうかを必ずご確認下さい。

ズレている場合は、一旦分離してからピンを差し直します。（3-2 参照）





3-3 ファスナーの開閉方向

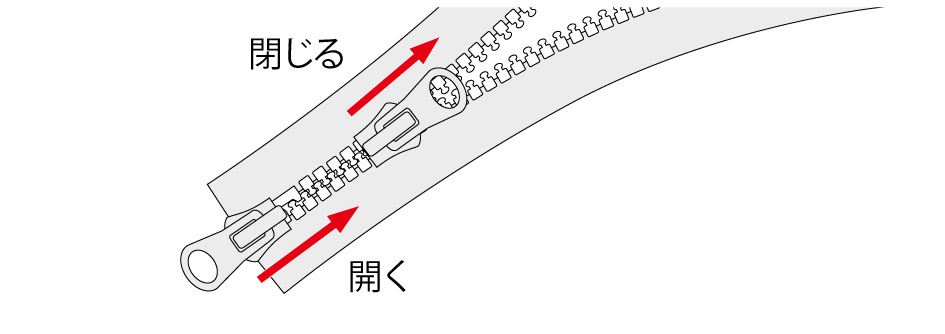

後方側のスライダーを引き上げてファスナーを閉じ、前方側のファスナーを引き上げてファスナーを開きます。





4. 足元カバーの事前準備

足元カバーとパラコードKを、以下の手順で事前に合体させます。

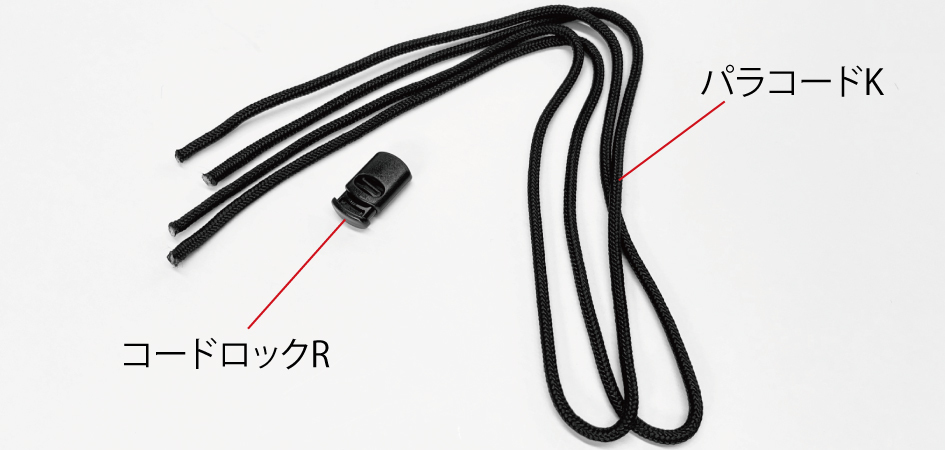

4-1 準備する部品

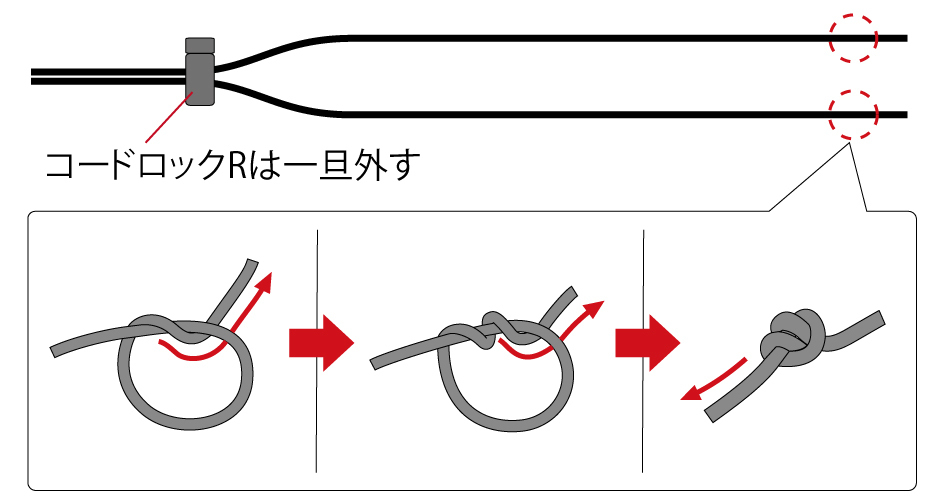

※装着済みの「コードロックR」は一旦外して下さい。





4-2「パラコードK」の前準備

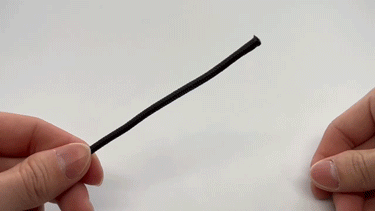

「パラコードK」の端部に結び目を作ります。（2本それぞれ1カ所ずつ）

結び目を大きくするため、図のように端部を輪に2回通して下さい。






結び目の先は1〜2cm程度残しておきます。



4-3「足元カバー」に「パラコードK」を通す

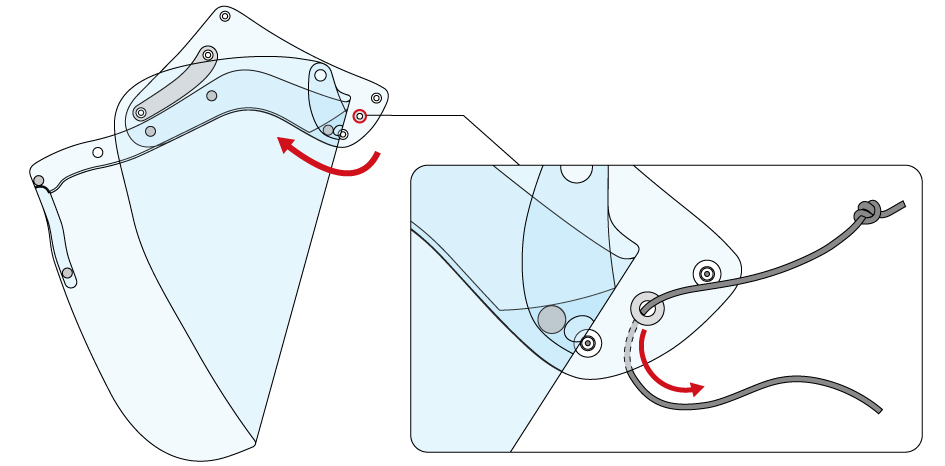

「足元カバー」の上部をめくって、金属ハトメの表側から「パラコードK」を差し込みます。

結び目の無い側から差し込んで下さい。

差し込み方は左右共通です。「パラコードK」は左右の足元カバーに１本ずつ通します。








5. サイドパネルとセンタールーフの結合

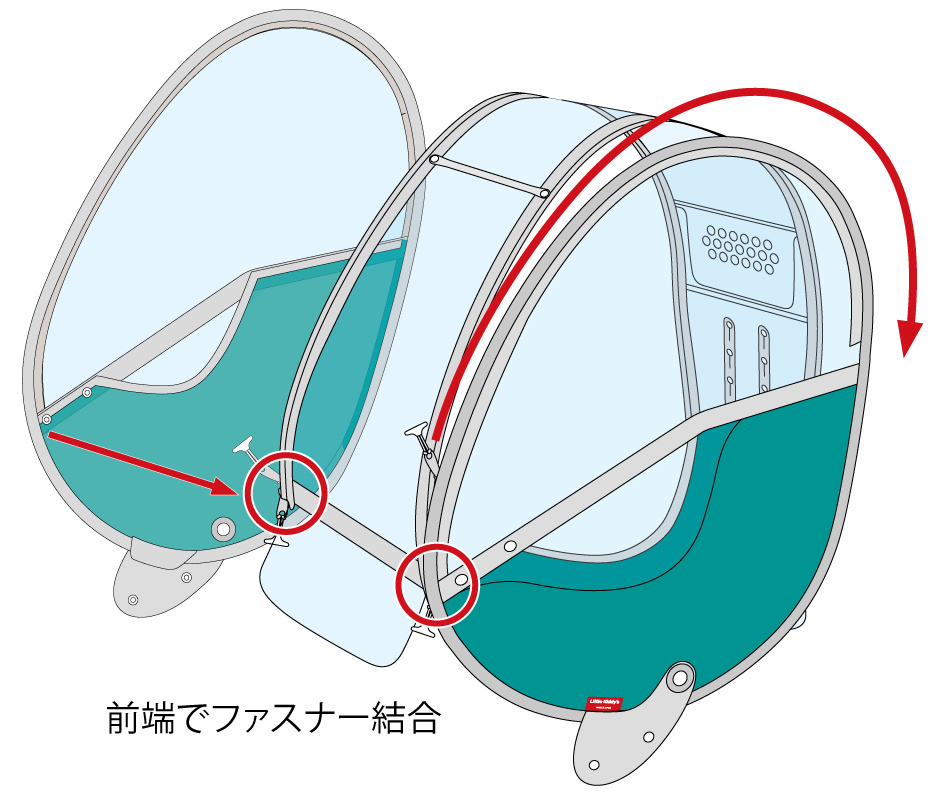

「左右サイドパネル」と「センタールーフ」を前端側からファスナーで結合します。


ファスナーは左右対称ではありません。

右側のサイドパネルの前端には「差し込みピン」、左側のサイドパネルの前端には「2つのスライダー」が装着されています。


5-1 前端側からファスナーで結合

2つのファスナースライダーを前端側で密着させ、ピンを奥までしっかり差し込んでから、後ろ側のファスナースライダーを引き上げて下さい。

この段階では、ファスナーを後端まで閉め切る必要はありません。

ファスナー結合方法の詳細は「3. 両側オープンファスナーの使用方法」をご参照下さい。





5-2 ファスナーを閉めやすくするポイント

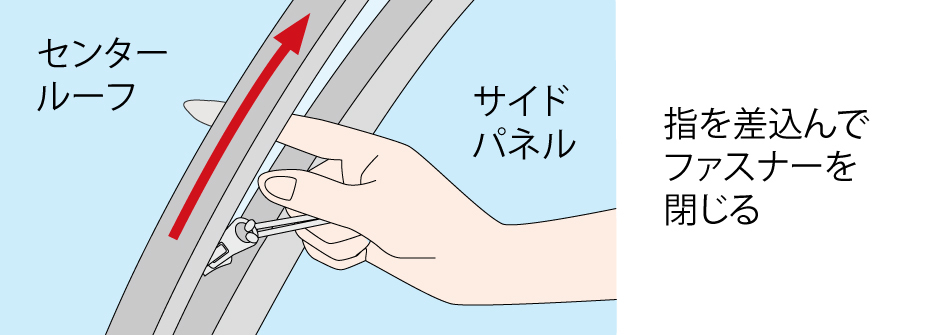

「センタールーフ」と「サイドパネル」の隙間に指を差込み、中指と親指で「ファスナープル」を掴みながら閉めて下さい。

「センタールーフ」の位置が「サイドパネル」よりも上がるため、特にカーブ付近や「ボタン付きバー」の結合している所でもファスナーが閉め易くなります。





5-3 結合時の注意点

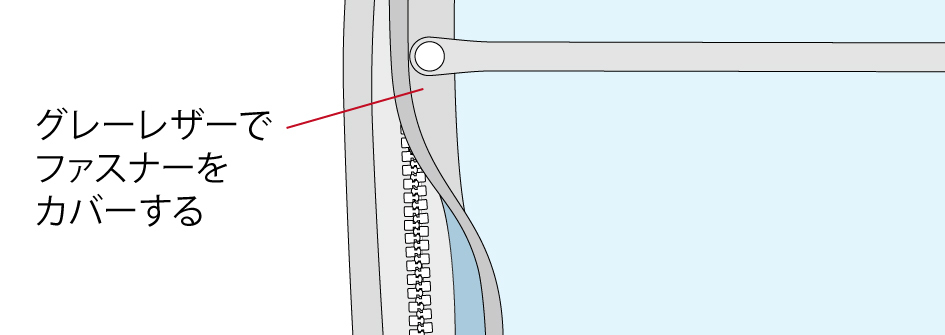

「センタールーフのグレーレザー部」でファスナーをカバーする構造になっています。

「グレーレザー」がねじれていて「ファスナーが剥き出し」になっている状態では、雨漏りの原因となりますのでご注意下さい。





6. 足元カバーとサイドパネルの結合

足元カバーとサイドパネルを結合させます。



6-1 足元カバーの向き（裏表）

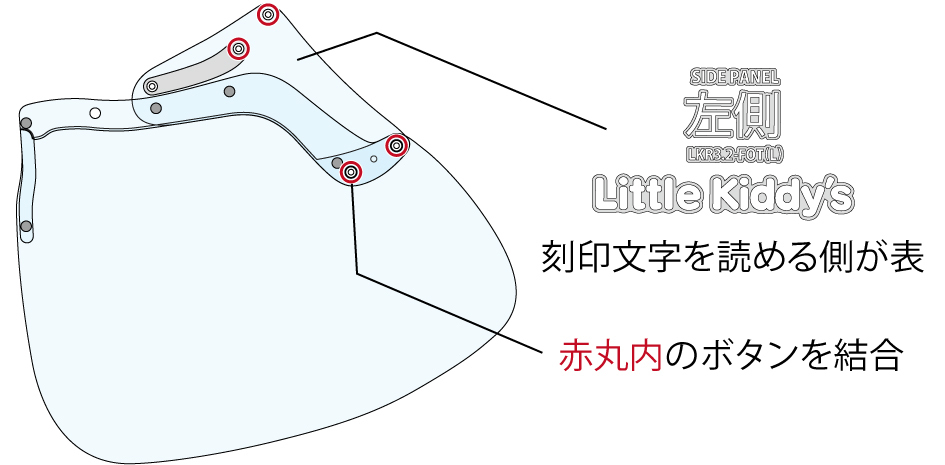

「足元カバー」上部にある刻印文字を正しく読める側が「表（外側）」となります。

足元カバーは「左側」「右側」で１セットです。

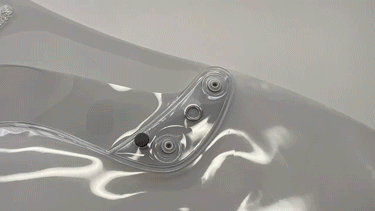

片側4ヶ所（下図赤丸内）のボタンを「サイドパネル」と結合します。





6-2 足元カバーとサイドパネルの結合

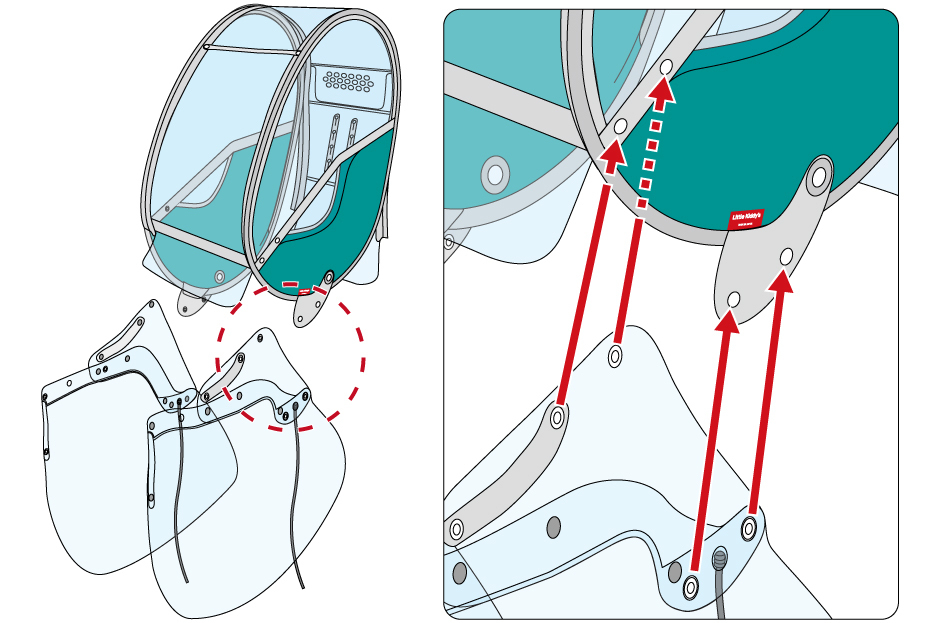

「足元カバー」と「サイドパネル」を左右それぞれ４ヶ所ずつのボタンで結合して下さい。

「サイドパネルのグレーレザー部裏面の凹ボタン」と「足元カバー凸ボタン」を結合して組み立てます。
